Työkalujen ja pitimien luonnin uusi käyttöliittymä

Mastercam 2026 versiossa on uusi käyttöliittymä jyrsintätyökalujen ja niiden pitimien luomiseen. Entiset velhotyyppiset valintaikkunat ovat vaihdettu nykyaikaisiin toimintoikkunoihin, jotka ovat samankaltaisia kuin sorvauksen 3D Työkalujen mallinnuksessa. Lisäksi työnkulku on entistä virtaviivaisempaa. Uudella käyttöliittymällä luodaan kaikki työkalutyypit Mill ja Router ohjelmistoille:

  • 3D-työkaluilla on komponenttien mallit tarkkaa simulointia varten
  • Yksinkertaiset parametriset työkalumäärittelyt, joille ei tarvita solidimalleja

Työkalujen mallinnus järjestää työkaluasetukset neljälle sivulle.

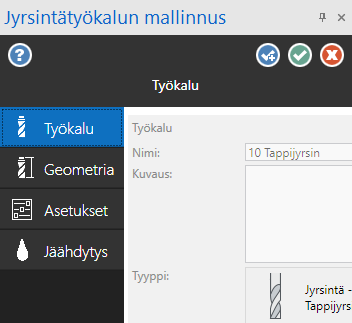

Jyrsintätyökalujen mallinnuksen sivujen luettelo.

Valitse Työkalu sivu määrittämään työkalun yleiset asetukset ja työkalun Tyyppi.

Jyrsintätyökalujen mallinnuksen Työkalu sivu.

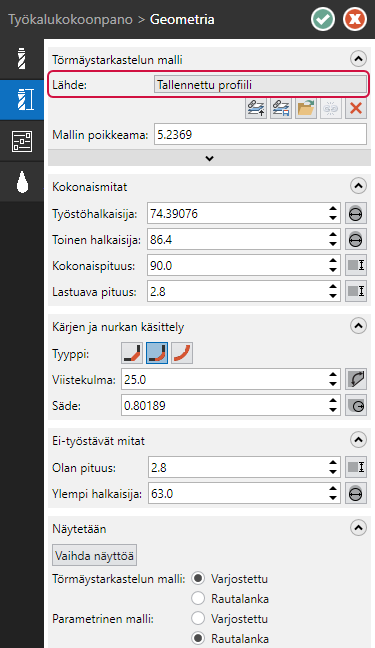

Työkalun Geometria sivun asetukset riippuvat valitusta työkalun Tyypistä. Käytä sivun yläosassa olevia painikkeita valitsemaan ja hallitsemaan simuloinnissa ja törmäystarkastelussa työkalua kuvaavaa solidimallia.

Jyrsintätyökalujen mallinnuksen Geometria sivu.

Mastercam ylläpitää kahta eri työkalun mallia.

  • Törmäystarkastelun malli perustuu tuotuun solidimalliin. Mastercam käyttää tätä mallia simulointiin ja törmäystarkasteluun.
  • Parametrinen malli perustuu toimintoikkunassa näytettyihin työkalun mittoihin. Mastercam käyttää tätä mallia työstöratojen laskentaan.

Tuotaessa solidimalli Mastercam täyttää automaattisesti mallin perustuvat mitoitukset. Näin varmistetaan, että mallit vastaavat toisiaan mahdollisimman tarkasti. Voit kuitenkin muokata tai hienosäätää näitä mittoja tarvittaessa työstöratojen parantamiseksi. Mallin poikkeama kentässä näytetään näiden kahden mallin välinen maksimipoikkeama.

Solidin tuontia ei tarvitse tehdä. Tässä tapauksessa voit antaa mitoitukset manuaalisesti ja Mastercam rakentaa parametrisen mallin niistä. Mastercam käyttää pyöräytettyä profiliia simulointiin ja törmäystarkasteluun.

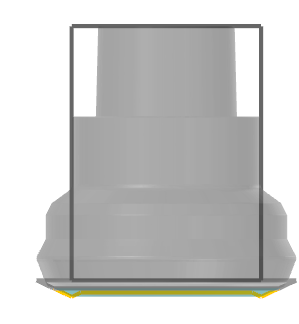

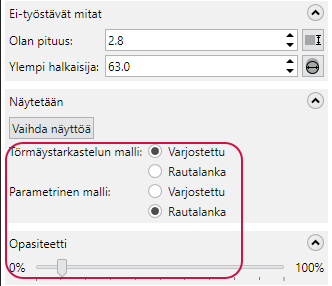

Uuden käyttöliittymän avulla on helppo vertailla näitä kahta mallia visuaalisesti. Voit valita kukin malli näytettäväksi rautalankana tai varjostettuna solidina. Opasiteetti liukusäätimellä voidaan säätää läpinäkyvyyttä, jolloin mallit voidaan helpommin nähdä toistensa päällä.

Mallin näyttöasetukset Kaksi työkalumallia näytettynä

Käytä Asetukset ja Jäähdytys sivuja asettaaksesi työstöarvojen ja jäähdytyksen oletusarvot vastaavasti kuin aiemmissa versiossa.

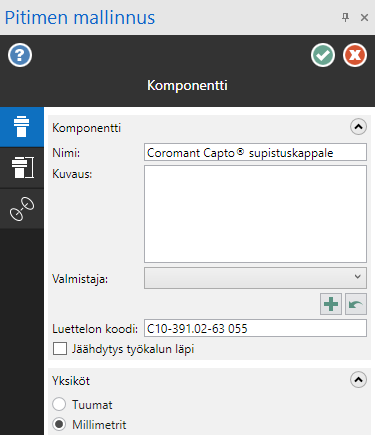

Uusi Jyrsintäpitimen mallinnus esittelee vastaavan työnkulun pitimien luomiseen ja muokkaamiseen.

Jyrsintäpitimen mallinnuksen Komponentti sivu

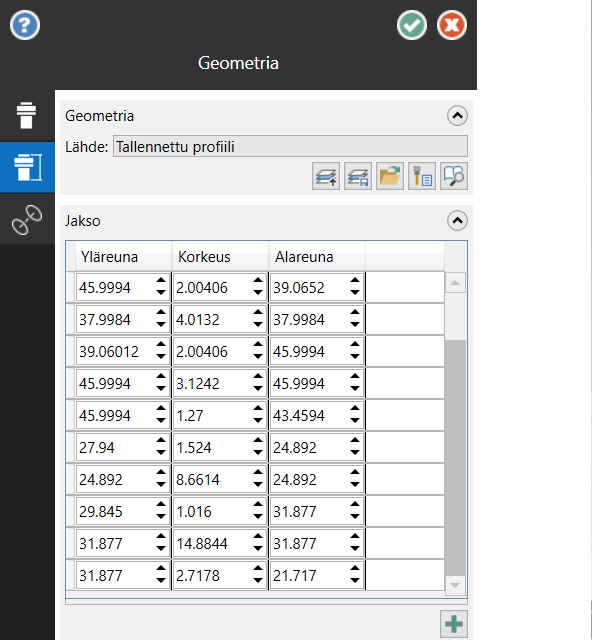

Käytä Geometrian asetuksia valitsemaan ja muokkaamaan solidimalleja vastaavasti kuin Työkalun mallinnuksen toimintoikkunassa, Pitimen profiili esitetään jaksoina taulukossa. Kunkin jakson mittoja voidaan muokata joko suoraan mitan kentässä tai klikkaamalla hiiren oikealla näppäimellä taulukon ensimmäisessä sarakkeessa nähdäksesi lisävalintoja.

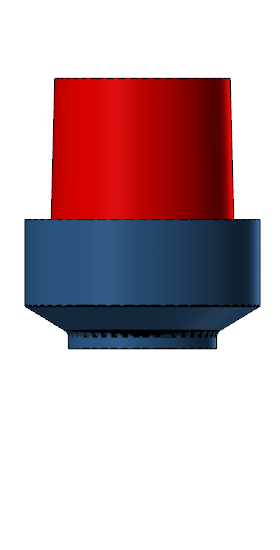

Jyrsintäpitimen mallinnuksen Geometria sivu Pidin jakso korostettuna

Liitokset sivulla voidaan valita kullekin pitimelle teollisuusstandardien mukaiset tyypit ja koot,

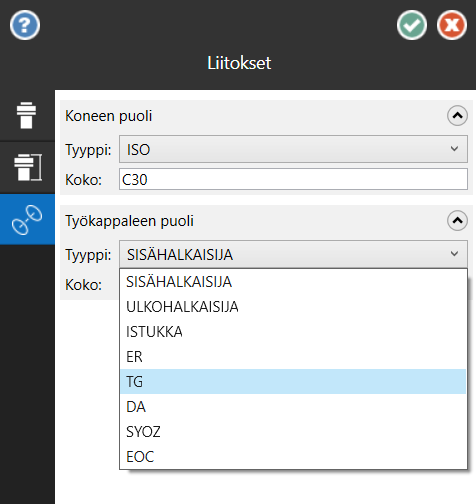

Jyrsintäpitimen mallinnuksen Liitokset sivu

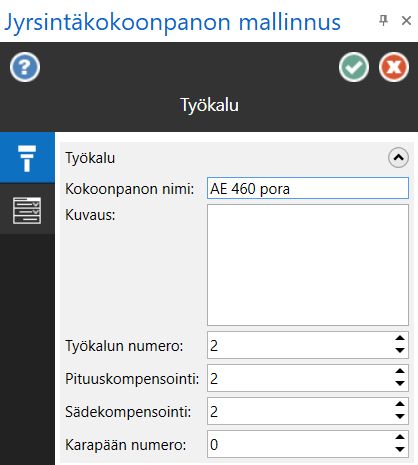

Ja lopuksi Jyrsintätyökalujen kokoonpanossa on lisää ominaisuuksia, joilla on helpompi hallita niitä. Uudet ominaisuudet sisältävät työkalujen ja kompensointinumeroiden oletusarvot, joita Mastercam käyttää valittaessa operaation työkalukokonpano. Työkalun määrittelyyn tallennettu työkalun oletusnumero pysyy muuttumattomana. Näin voidaan luoda niin monta kokoonpanoa, kuin halutaan. Kullakin kokoonpanolla voi olla oma työkalunumeronsa riippumatta työkalun määrittelyssä olevasta numerosta.

Jyrsintätyökalun mallinuksen ensimmäinen sivu

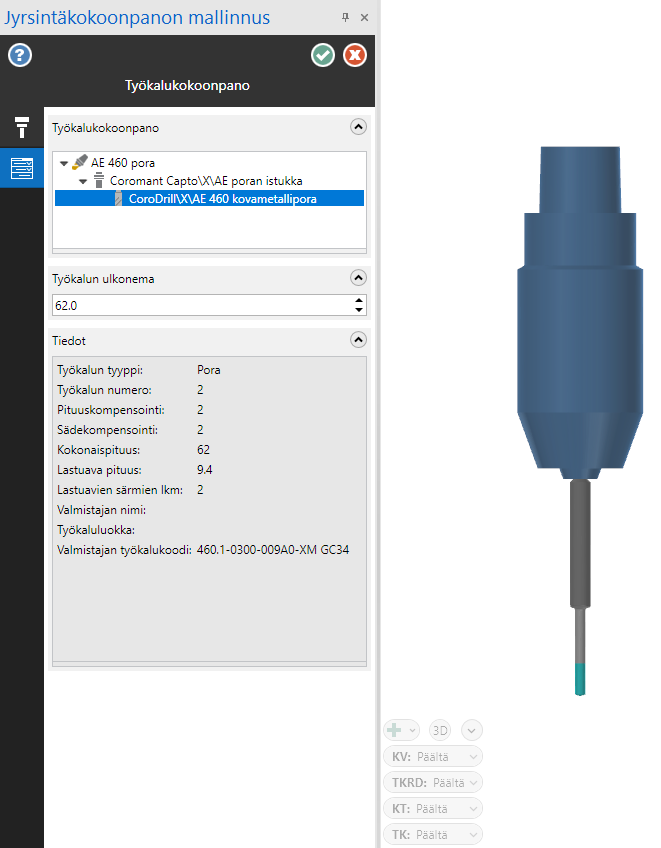

Työkalun ulkoneman kenttä on myös lisätty. Näin voidaan antaa työkalun ulkoneman arvo piirustuksesta syöttämällä sen sijaan, että työkalua tarvitsee vetää grafiikkaikkunassa, Haluttaessa voidaan edelleen asettaa ulkonema työkalulle tai pitimen komponenteille vetämällä niitä grafiikkaikkunassa.

Jyrsintätyökalun mallinuksen toinen sivu
