Sorvauksen geneeristen työkaluluetteloiden (GTC) tietojen tuonti

Mastercamiin voi nyt tuoda tietoja geneerisistä työkaluluetteloiden (GTC) paketeista. Aiemmin tämä ominaisuus oli käytössä vain jyrsintätyökaluille. Tällä pienennetään merkittävästi 3D-sorvaustyökalujen luontiin kuluvaa aikaa. Samalla tavalla kuin jyrsintätyökaluissa Mastercam antaa valita mikä kokoonpano tai yksittäinen komponentti tuodaan. Sen jälkeen tarkistaa tiedot ja tuo työkalun tai työkalukokoonpanon suoraan Mastercamin työkalukirjastoon (*.tooldb) tai aktiiviseen koneryhmään.

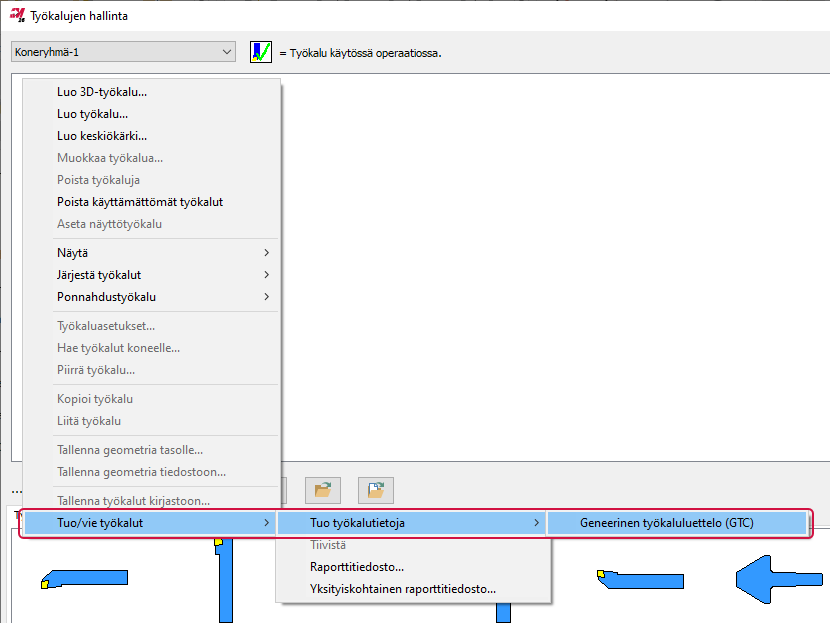

GTC-paketti tuokaan klikkaamalla hiiren oikealla näppäimellä Työkalujen hallinnassa ja valitsemalla Tuo/vie työkalut ja jatka, kunnes voit valita Geneerinen työkaluluettelo (GTC).

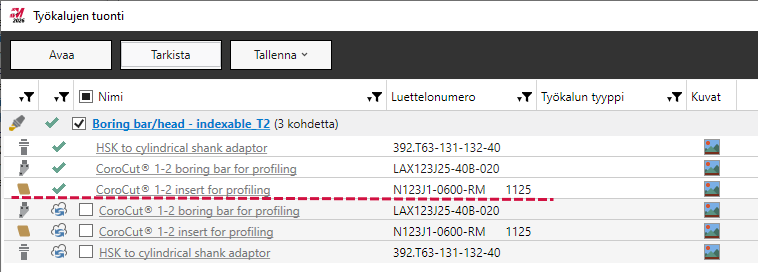

Klikkaa Avaa valitaksesi tuotavan GTC-paketin. Kullekin työkalujen kokoonpanolle Mastercam listaa alapuolella sen yksittäiset komponentit. Voit myös valita ja tuoda yksittäisiä komponentteja. Nämä luetteloidaan uudelleen kokonapanon jälkeen (punaisen katkoviivan alla) valintaruudun kera, josta ne voidaan valita. Voit esimerkiksi valita vain teräpalan ja lisätä sen teräpalakirjastoon. Klikkaamalla Tarkista Mastercam tarkistaa tiedot ja mallit; sen jälkeen näytetään vihreä tarkistusmerkki hyväksyttyjen komponenttien vieressä.

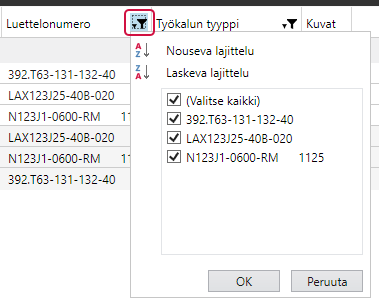

Klikkaa Suodatus painiketta missä tahansa sarakkeessa lajitellaksesi tai suodattaaksesi komponentit.

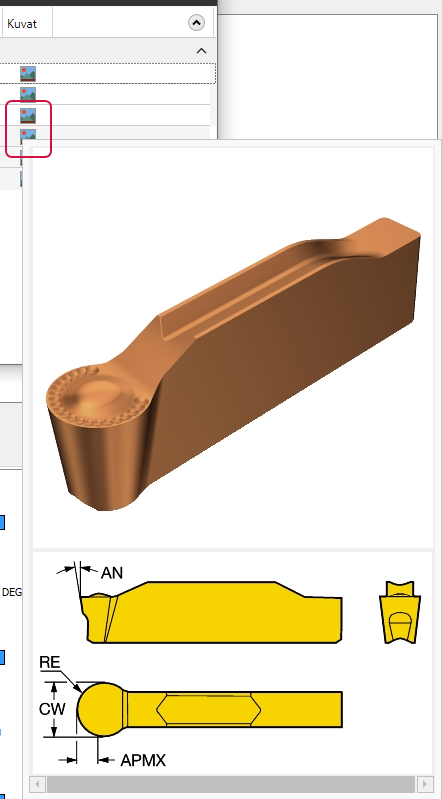

Vie hiirtä komponentin kuvakkeen päälle nähdäksesi yksityiskohtaosen kuvan.

Kun olet tyytyväinen työkalutietoihin voit tallentaa komponentit aktiivisen koneryhmään (Tallenna kappaleeseen) tai voit valita *.tooldb tiedoston (Tallenna kirjastoon).
