Uudelleen suunniteltu Tasojen hallinta

Mastercam 2026 versiossa on uudelleen suunniteltu Tasojen hallinta, jossa tasot on järjestetty puurakenteeseen. Tällä uudella järjestelmällä voidaan suorittaa seuraavia toimintoja.

  • Ryhmien luonti ja sijoittaminen sisäkkäin.

  • Vetää ja pudottaa kohteita puussa.

  • Hakea kohteita puusta.

  • Suodattaa kohteita ryhmittäinen.

  • Laajentaa ja supistaa ryhmiä järjestelyn helpottamiseksi.

  • Hakea tasoja geometriasta.

  • Palauttaa kaikki tasot.

  • Muokata näyttöasetuksia,

  • Asettaa kaikki tasot päälle tai pois.

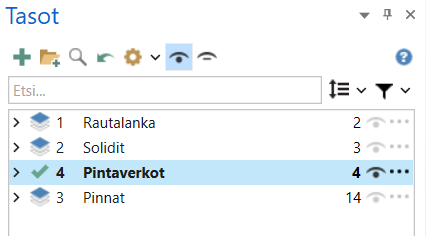

Uusi Tasojen hallinta.

Tasojen hallinnan puurakenteessa voidaan nähdä kaikki tason alkiot klikkaamalla tason nimen vasemmalla puolella olevaa nuolta, Seuraavassa kuvassa näytetään kaikkien tasojen sisältämät alkiot, Kunkin alkiotyypin lukumäärä myös näytetään luettelossa.

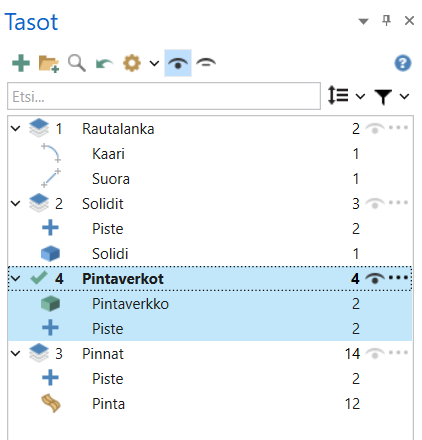

Tasojen hallinnassa kunkin tason geometria näytettynä.

Kunkin tason toimintoihin pääsee klikkaamalla Lisää toimintoja painiketta, jolloin seuraava valikko avautuu. Kunkin tason alkiolla on myös pudotusvalikko, josta voidaan käyttää yleisiä muokkaustoimintoja, kuten leikkaa, kopioi ja poista. Kukin taso näyttää sen alkioiden lukumäärä sekä ”silmä” painike, jolla voidaan näyttää tai piilottaa taso.

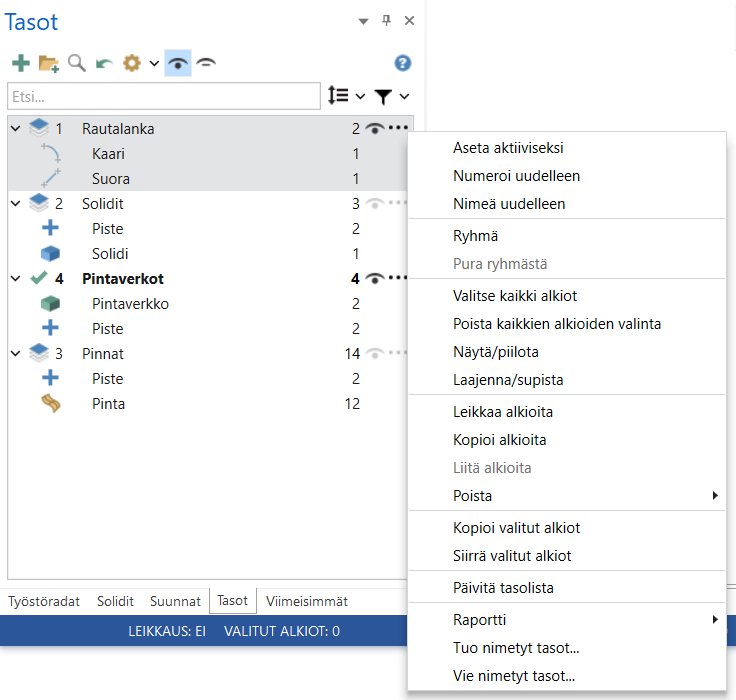

Tasojen hallinnan Lisää toimintoja valikko.

Klikattaessa tasoa tai tason geometrian lukumäärää Mastercam korostaa vastaavan geometrian grafiikkaikkunassa. Seuraavassa kuvassa näytetään Rautalanka taso valittuna ja vastaava geometria korostettuna. Toisessa kuvassa näytetään Ohjelman konfigurointi valintaikkunan Valinta sivun valintaikkuna, josta voidaan ottaa automaattinen korostus käyttöön tai pois käytöstä.

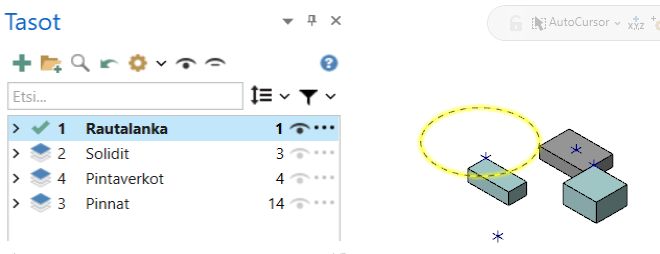

Rautalanka valittuna.

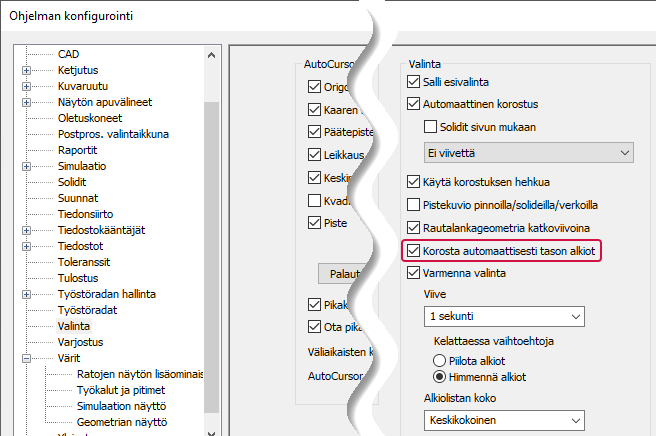

Ohjelman konfiguroinnin Valinta sivu.
