Solidien reikien uudet piirteet

Mastercam 2026 versiossa on solidien reikien työnkulku järjestetty uudelleen. Tämä uusi käyttöliittymä ja sen alla käsitellyt uudet piirteet tuovat lisää välineitä reikien hallintaan ja muokkaamiseen,

Edellisessä versiossa reikien luonti oli rajattu vain toimintoikkunan Perus välilehden toimintoihin kuten seuraavassa kuvassa.

Tässä versiossa Reiän toimintoikkuna on jaettu kolmeen välilehteen: Geometrian valinta, Reiän tyyli ja Lisävalinnat. Näiden uusien piirteiden ja välilehtien avulla voidaan luoda solideihin eri tyyppisiä reikiä tarkasti ja joustavasti,

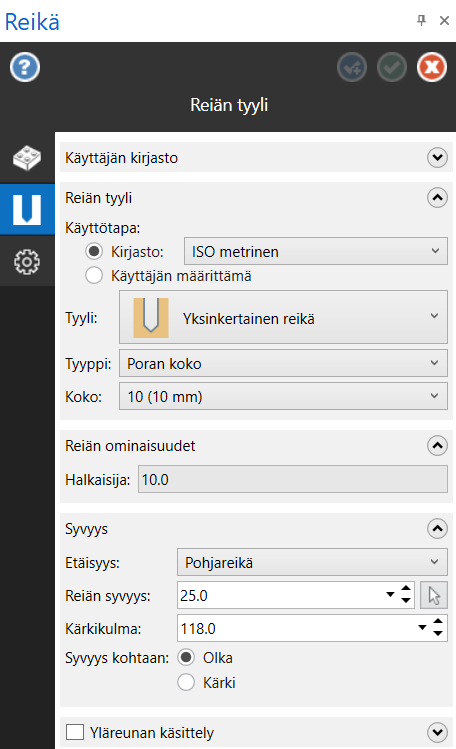

Luo ja tallenna reiän asetukset Reiän tyyli välilehdellä.

Uudella Reiän tyyli välilehdellä on uusia valintoja helpottamaan reiän määrittelyä. Näihin sisältyy Tyyli, Tyyppi ja Reiän ominaisuudet. Valitse teollisuusstandardien kirjastoista tai luo oma mukautettu reikä käyttäen Käyttäjän määrittämää menetelmää. Kun olet määrittänyt omat mukautetut reiät, voit tallentaa ne Käyttäjän määrittämään kirjastoon myöhempää käyttöä varten.

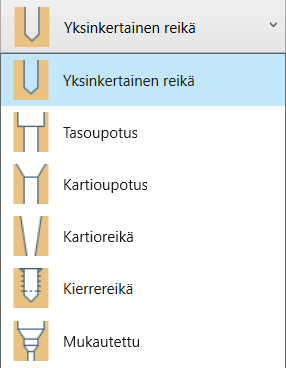

Tyylin asetuksiin kuuluu Yksinkertainen reikä, Tasoupotus, Kartioupotus, Kartioreikä, Kierrereikä ja Mukautettu.

Näiden Tyyli valintojen lisäksi voit myös määrittää reiän Tyypin ja Koon reikiä luotaessa Kirjasto tilassa. Nämä valinnat riippuvat valitusta Tyylistä.

Kun Kirjasto käyttötapa on valittuna, useimmat Reiän ominaisuudet kentistä ovat vain-luku muodossa. Käyttäjän määrittämät reiät sisältävät enemmän säätöjä ja mahdollisuuksia mukautettujen reikien luontiin Reiän ominaisuudet osassa.
