Kalvopinnan uudet piirteet

Mastercam 2026 versiossa on uusia piirteitä Kalvopintojen luonnissa. Kun käytetään rautalankageometriaa kalvopinnan luontiin, on nyt käytettävissä enemmän työkaluja pintojen juohevaan kulkemiseen ja toisiinsa liittymiseen.

Ketjujen suuntien automaattinen suuntaus

Mastercam 2026 versiossa esitellään ketjujen suuntien automaattinen suuntaus, käyttäjät voivat valita ikkunalla ilman, että tarvitsee huolehtia niiden suunnista. Tämä piirre säästää aikaa valittaessa useita ketjuja. Tämä toiminto on päällä oletuksena, mutta se voidaan ottaa pois käytöstä poistamalla toimintoikkunan valinta Suuntaa ketjut yhdenmukaisesti.

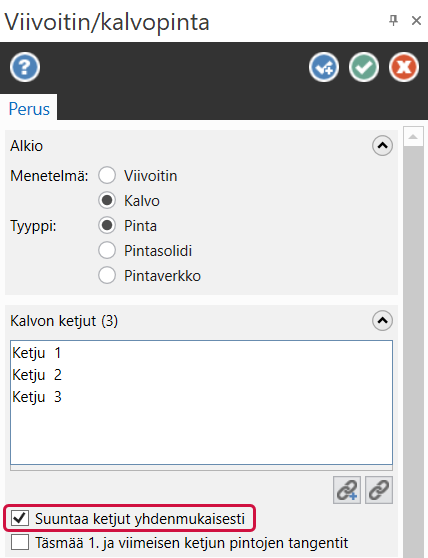

Viivoitin/kalvopinta toimintoikkuna, jossa Suuntaa ketjut yhdenmukaisesti on valittuna.

Alla olevissa kuvissa näytetään, kuinka tällä ominaisuudella suunnataan eri suuntaan olevat ketjut.

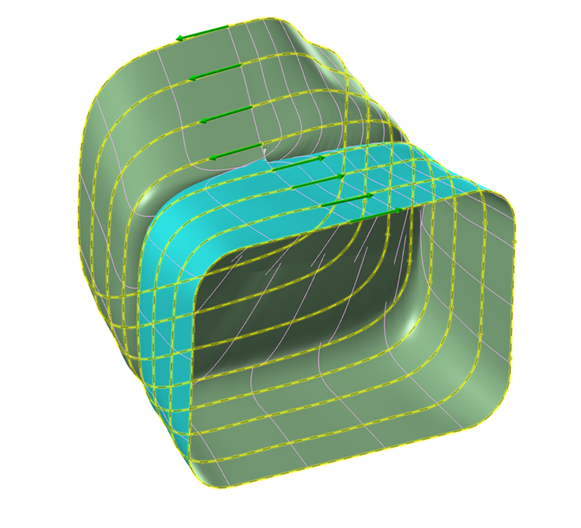

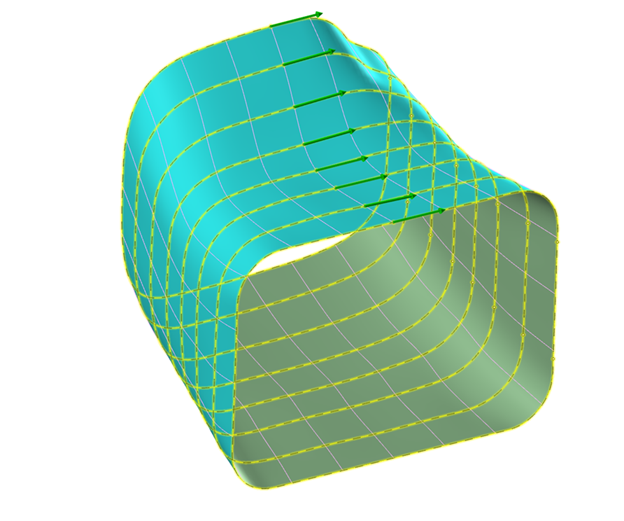

Suuntaa ketjut yhdenmukaisesti toiminto poissa käytöstä ja rautalankaketjut kulkevat vastakkaisiin suuntiin. Suuntaa ketjut yhdenmukaisesti toiminto käytössä ja kaikki rautalankaketjut kulkevat samaan suuntaan.

Kalvopinnan ensimmäisen ja viimeisen pinnan tangenttien täsmäys

Uusi pintojen tangenttien täsmääminen liittää kalvopinnat juohevasti olemassa oleviin viereisiin pintoihin. Tämän piirteen käyttäytymistä voi ohjata valitsemalla Viivoitin/kalvopinta toimintoikkunasta Täsmää ensimmäisen ja viimeisen ketjun pintojen tangentit.

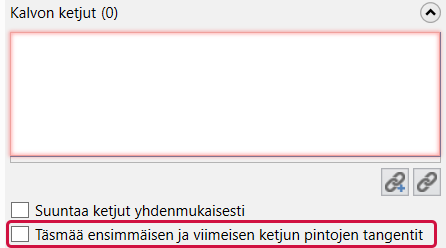

Täsmää ensimmäisen ja viimeisen ketjun pintojen tangentit valint a merkattuna Viivoitin/kalvopinta toimintoikkunassa.

Seuraavassa kuvassa tämä valinta on poissa vasemmanpuoleisessa esimerkissä ja käytössä oikeanpuoleisessa. Huomaa, kuinka kalvopinta liittyy ensimmäisen ja viimeisen ketjun viereisiin pintoihin.

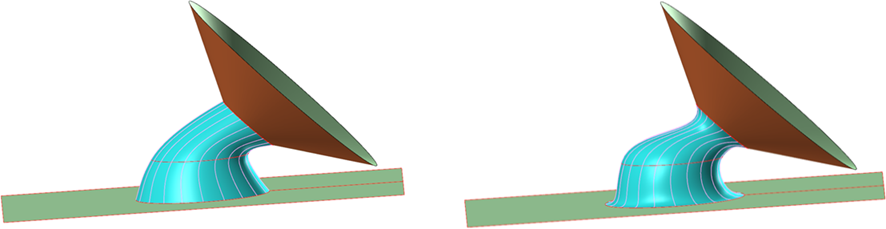

Kalvopinnan vertailu, kun Täsmää ensimmäisen ja viimeisen ketjun pintojen tangentit on valinta on käytössä ja ei ole.

Uusi Täsmää ensimmäisen ja viimeisen ketjun pintojen tangentit valinta liittää juohevasti kalvopinnan viereisiin pintoihin. Tangenttipintojen valintaan manuaalisesti ei ole mitään tarvetta, sillä ne tunnistetaan automaattisesti.

Ohjauskäyrät

Ohjauskäyrät ovat uusi tapa synkronoida pintojen kulkeminen valittujen käyräketjujen poikki. Tämä ominaisuus poistaa tarpeen katkoa ketjut manuaalisesti halutun synkronoinnin saamiseksi. Ohjauskäyrät ovat helppo luoda eikä niiden tarvitse leikata kalvon ketjuja.

Niitä voidaan lisätä, poistaa ja valita uudelleen Viivoitin/kalvopinta toimintoikkunan Ohjauskäyrät luetteloikkunassa.

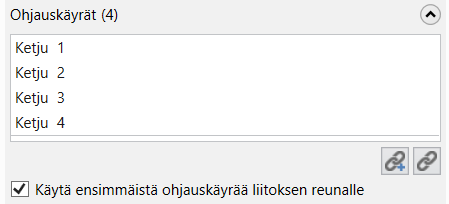

Neljä käyrää ohjauskäyrien luetteloikkunassa.

Alla olevissa kuvissa näytetään tilanne ennen ja jälkeen Ohjauskäyrien lisäämistä ja valintaa.

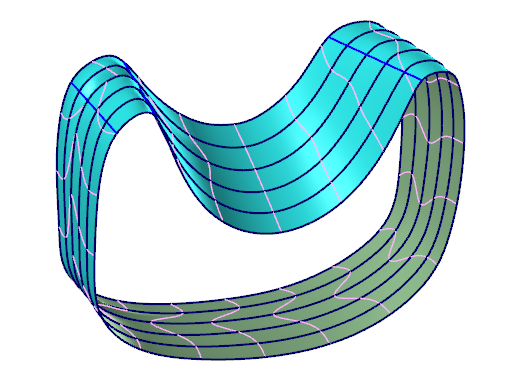

Ohjauskäyrät ominaisuus poissa käytöstä pinnalta.

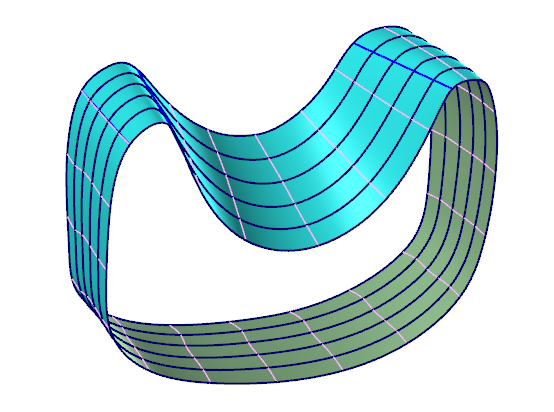

Ohjauskäyrät ominaisuus käytössä kaarevalla pinnalla.

Tämä ominaisuus on erityisen hyödyllinen, jos käyrien päätepisteet ovat epätasaisia tai eroavat paljon toisistaan. Se pakottaa pinnan seuraamaan haluttua suuntaa. Pinnan muotoa ei säädetä lisättyjen Ohjauskäyrien mukaan. Ohjauskäyrät vaikuttavat vain pinnan muotoon parantamalla sen kulkua.

Ohjauskäyrät toimivat käsi kädessä Dynaamisen synkronoinnin kanssa, mutta nuo ovat valinnaisia.

Dynaaminen synkronointi

Dynaamisen synkronoinnin valinnat on järjestetty uudelleen ja päivitetty.

  • Yhtäläinen kaaren pituus on lisätty oletuksena, sijoittaen pisteitä käyrille, jotta niiden kaaret olisivat yhtä pitkiä. Nämä pisteet lisätään siten, että kaaret olisivat käyrillä yhtä pitkiä. Näin splinikäyrillä on tasainen työstönopeus niitä tarkasteltaessa.

  • Tasomaiset viipaleet on korvannut Keskiarvon ja se on ainoastaan käytössä kalvopintojen suljetuilla ketjuilla.

Dynaaminen synkronointi toimii hyvin Ohjauskäyrien kanssa ja voidaan luoda juohevia pintoja, joiden kulku on yhtenäisempää.
