Y-akselin sorvaus

Mastercam 2025 versiossa esitellään Mill-Turn tuki Y-akselin sorvaukselle. Kaikki muut sorvausradat paitsi mukautettu kierteitys ja B-akselin profiilin sorvaus tukevat Y-akselin toimintoja.

Y-akseli sorvaus aloitetaan työkalun määrittelyllä. Y-akseli sorvaus aloitetaan työkalun määrittelyllä. Pitimen määrittelyyn on lisätty uusi ominaisuus, jolla määritellään työkalun sopivuus Y-akselin työstöön.

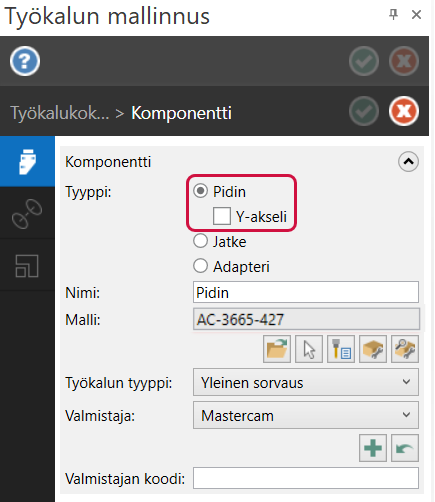

• Valitse Y-akseli asetus luodessasi uutta työkalua ja jatka sen jälkeen työkalun ja kokoonpanon määrittelyyn, kuten muillakin työkaluilla. Tämä on ainoa asetus, joka koskee nimenomaan Y-akselin työkaluja.
• Olemassa olevaa työkalun määrittelyä ei voi muokata tämän valitsemiseksi. Y-akseli valinta on käytössä vain uutta työkalua luotaessa.
• Y-akselin sorvaus tukee vain 3D-työkaluja. Y-akselin sorvaukselle ei voi määritellä rautalanka tai parametrisia työkalun määrittelyjä.

Luotaessa Y-akselin työkaluja käytetään paljon sellaisia työkalun kokoonpanon valintoja, joita ei usein käytetä perinteisiä työkaluja luotasessa.

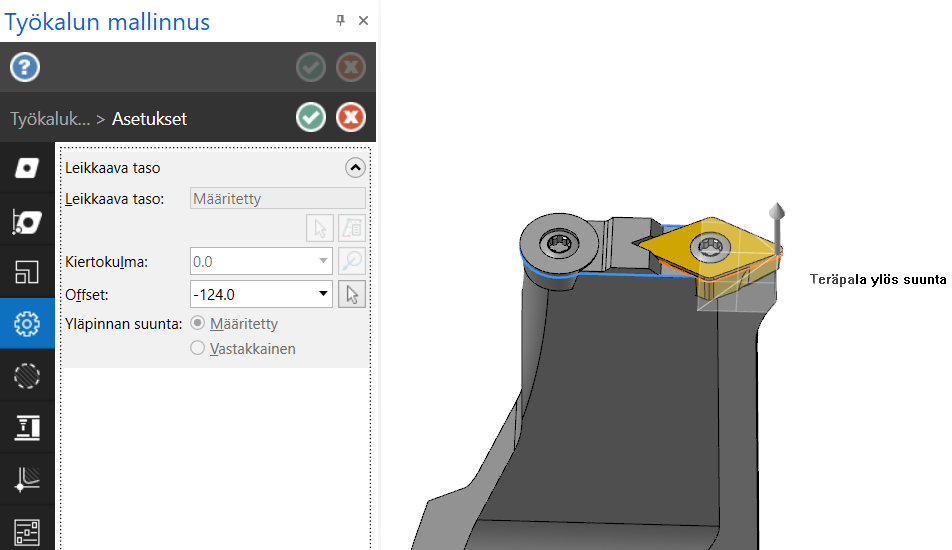

• Tyypillisesti tässä tarvitaan Offset ominaisuutta Asetukset sivulla varmistamaan, että leikkaustaso on oikeassa sijainnissa.

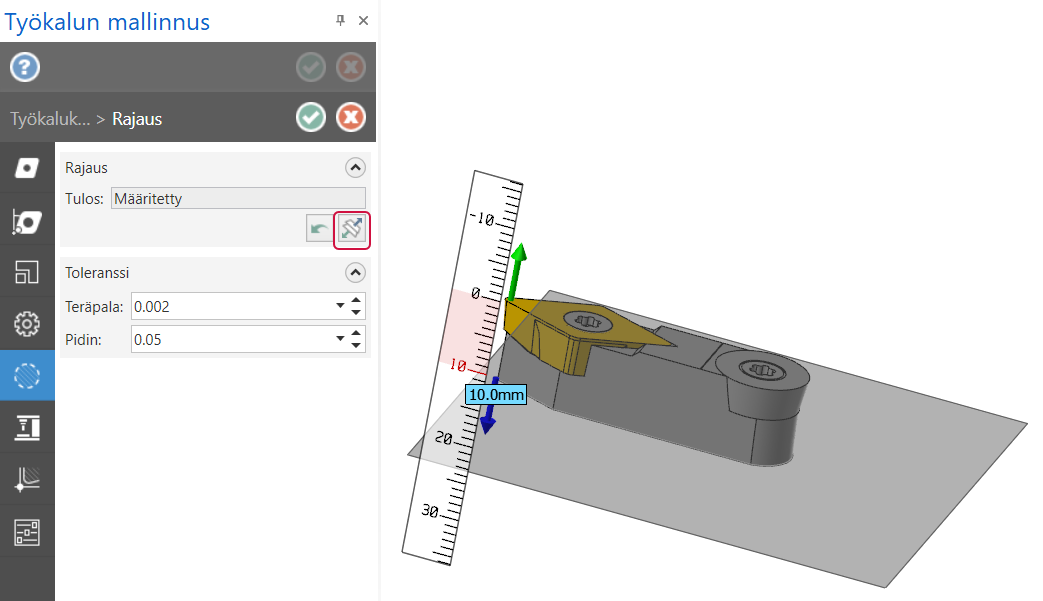

• Säädetään Rajaus sivulla rajausta niin, että pitimen profiili ei kokonaan peitä teräpalan profiilia.

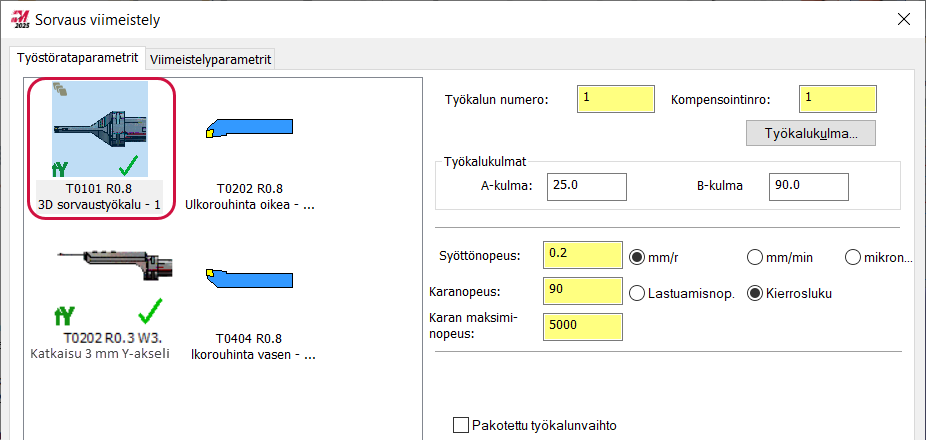

Y-akselin sorvausoperaation luomiseksi valitaan sorvausoperaatio ja sen jälkeen valitaan Y-akselin työkalu. Y-akselin työkalu tunnistaa käyttöliittymässä olevasta kuvakkeesta.

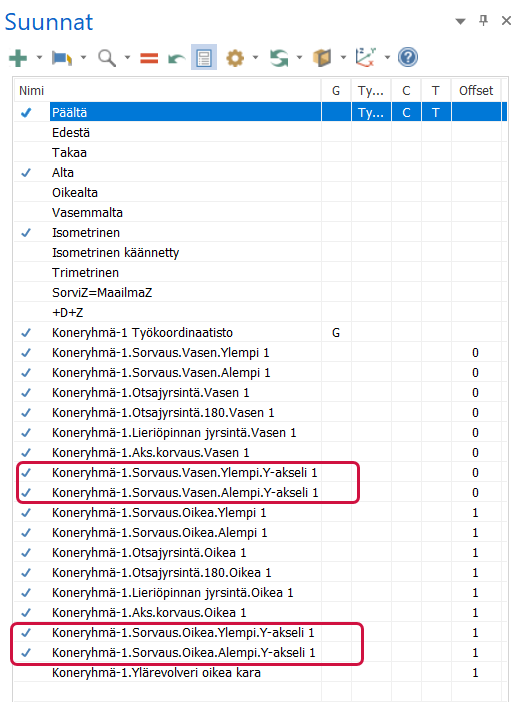

Mastercam luo automaattisesti suuntien sarjan, joita voidaan käyttää työstöradan luonnissa niin, että työkalun suuntaus ja karan origo ovat oikein. Se myös lukitsee B-akselin 90 asteen asentoon; tätä tarvitaan Y-akselin lukitukseen.

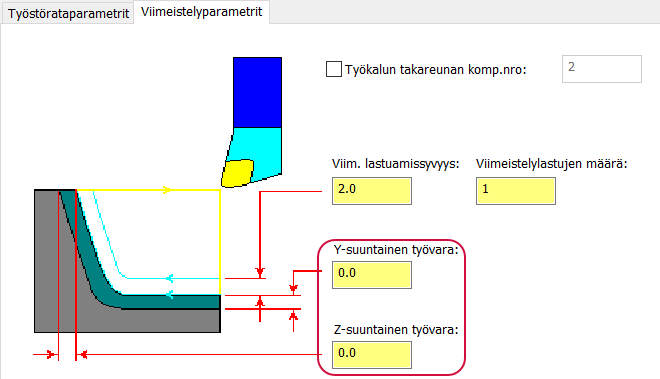

Kun valitaan Y-akselin työkalu, Mastercam päivittää käyttöliittymän niin, että se viittaa Y- ja Z-akseleihin X- ja Z-akseleiden sijasta.

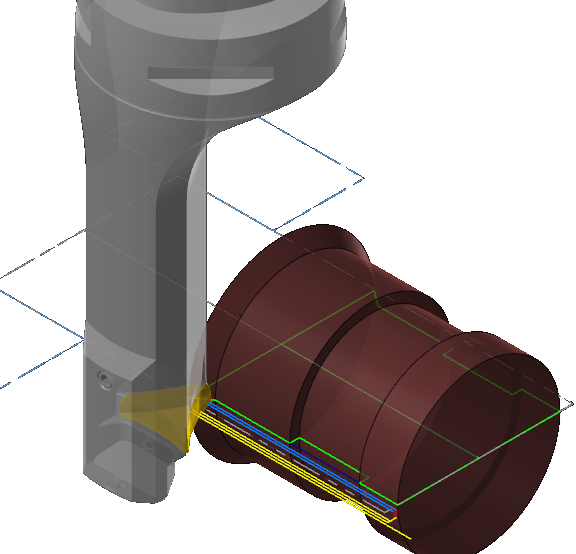

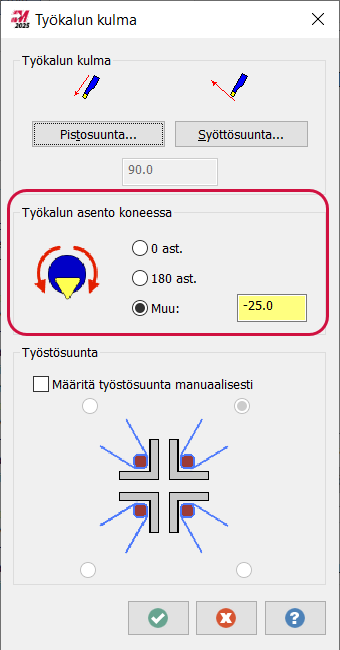

Käytä Työkalun kulma valintaikkunaa työkalun asennon määrittämiseen. Useimmille perinteisille X-akselin työkaluille vain 0 ja 180 asteen suuntaukset käytössä, mutta Y-akselinen työkaluissa käytetään usein Muu kenttää. Tätä käyttämällä voidaan työkalu suunnata mihin tahansa kulmaan, joka on mahdollinen käytössä olevalle koneelle.

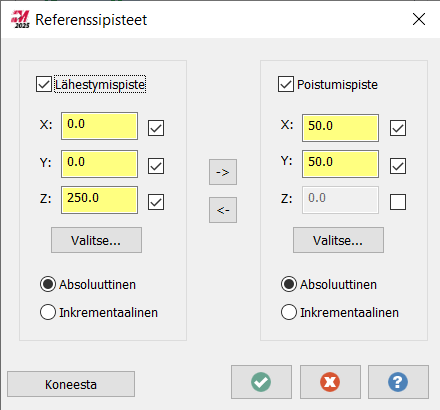

Referenssipisteiden ja niiden säätö on lisätty tukemaan myös Y-akselin suuntausta, Kaikkine kolmen akselien koordinaatit voi nyt määritellä referenssipisteille ei vain X ja Z.

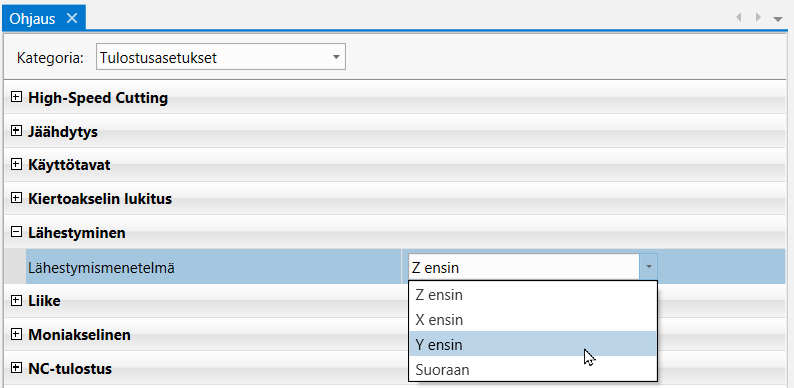

Tämän lisäksi lähestymis- ja poistumisliikkeisiin on lisätty mahdollisuus käyttää ensin Y-liikettä.

Jotkut Y-akselin sorvausta käyttävät koneet eivät tue Y-akselin sorvauksen aikana vakiolastuamisnopeutta. Jos kone ei tue vakiolastuamisnopeutta Y-akselin sorvauksessa, Mastercam asettaa likimääräisesti tämän suurentamalla karanopeutta askeleittain halkaisijan pienentyessä.

Y-akselin sorvaus toimii vain niillä .machine tiedostoilla, joissa on tarvittavat komponentit ja asetukset. Jos käytät Mill-Turn .machine tiedostoa, jota ei ole tehty Mastercam 2025 versiolle, voit pyytää Mastercam edustajaasi tai koneen kehittäjää lisäämään tämän tuen. Näin on vaikka käyttävässä .machine tiedostossa on oikeat akselisen komponentit; ei silti vain .machine tiedoston päivittäminen Mastercam 2025 versioon ole riittävää. Kuitenkin Mastecamin asennuksen yhteydessä asennettavilla yleisillä Fanuc .machine tiedostoilla on tarvittava tuki lisättynä.
