A-akselin profiilin sorvaus

Mastercam 2025 versiossa on uusi A-akselin profiilin sorvaus. Se laajentaa jo Mastercamin versiossa 2023 esiteltyä B-akselin sorvausta. Nyt tuetaan myös kiertoakselin profiilin sorvausta. Nämä uudet työstöradat vastaavat B-akselin profiilin ratoja paitsi, että nämä käyttävät Y-akselin työkaluja. Mahdollisuus kiertää työkalua työstön aikana tekee mahdolliseksi päästä vaikeasti työstettäviin kohtiin ja samalla hyödyntää uusinta Y-akselityöstön terätekniikkaa.

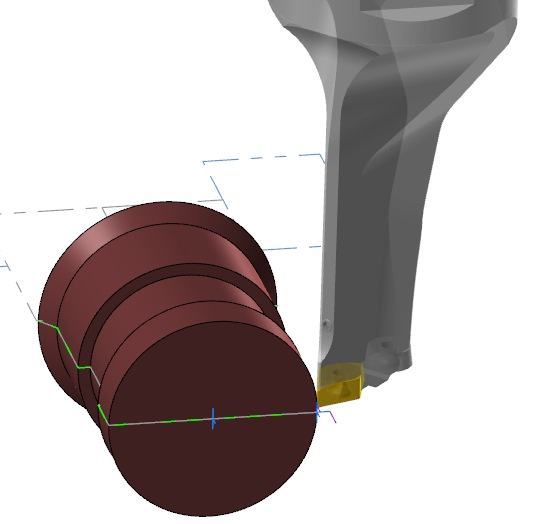

A-akselin profiiliradan esimerkki.

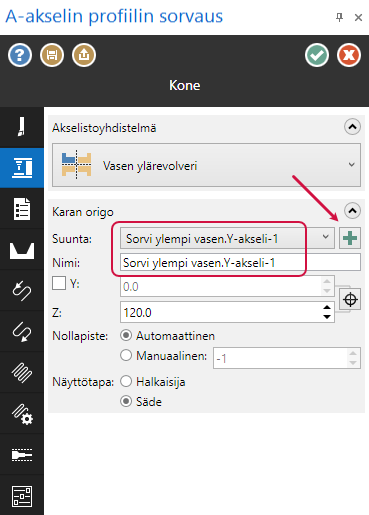

Mastercam valitsee automaattisesti oikean Y-akselin työkalutason valittaessa Y-akselin työkalu ja profiili. Voit myös klikata [+] painiketta uuden suunnan luomiseksi.

Tässä kuvassa näytetään karan origon Suunta ja Nimi.

Yksi ero A-akselin profiilin työstössä verrattuna B-akselin profiilin työstöön on, että Työkalun asento koneessa vaihtoehdot eivät ole esillä. Koska A-akseli voi kiertyä mihin asentoon tahansa ja B-akseli on kiinteänä 90 asteeseen, ei erillistä työkalun asennon säätöä tarvita. Tässä Liikkeen perussäädöt sivulla oleva Työkalukulman ohjaus on muokattu sallimaan mikä tahansa A-akselin kulma.

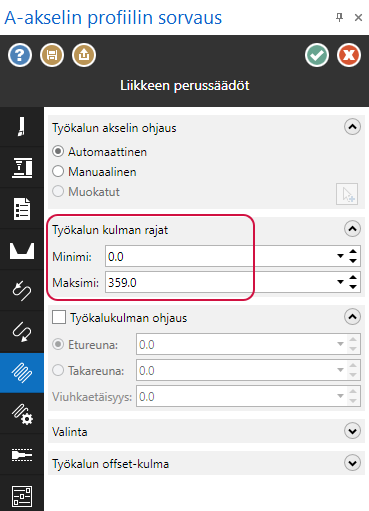

Tässä kuvassa näytetään Työkalukulman rajat.

Jotta A-akselin profiiliradat ovat käytettävissä, A-akselin komponentin tulee olla koneenmäärittelyssä asetettuna tukemaan Jatkuvan kierron tilaa:

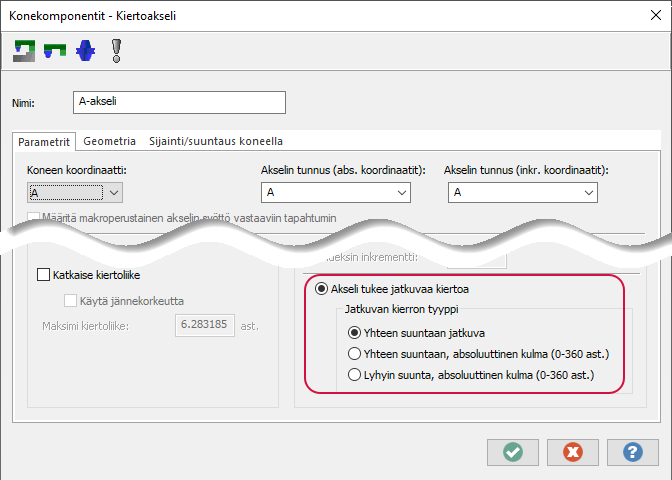

Tässä kuvassa näytetään Akselin tukevan jatkuvaa kiertoa.

HUOMAUTUS:

A-akselin profiilia tuetaan vain Mill-Turn käytössä, ei Lathella.
