Solidin reikien valinta

Mastercam 2025 muuttaa Reiän työstön ja Reikien käsittelyn työstöratojen valintojen toimintaa. Näillä muutoksilla on reikien valinta tehokkaampaa, tarkempaa ja paremmin hallittavissa. Nämä uudet piirteet löytyvät Työstöradan reikien määritelyn toimintoikkunassa ja Reikien käsittelyn toimintoikkunan Reiät sivulla

Työstöradan reikien määritelyn käyttöliitymän muutoksia

  • Yksinkertaisemmat valintasäännöt.

  • Useita reikien tyyppejä voidaan sallia samassa työstöradassa.

  • Saman reiän valitut jaksojen liitetään aina yhteen yhdeksi yksittäiseksi piirteeksi.

  • Kaikki jaksot lisätään nyt valitsemalla solidin historiapuusta.

  • Valinnan käyttäytyminen on nyt sama sekä Mastercam ohjleman omille reikien piirteille sekä tuoduille neutraaleille CAD-tiedostotyypeille.

Muutokset Reikien jaksot käyttöliittymään

  • Lisätty reikien tyyppien valintalista niiden suodatukseen.

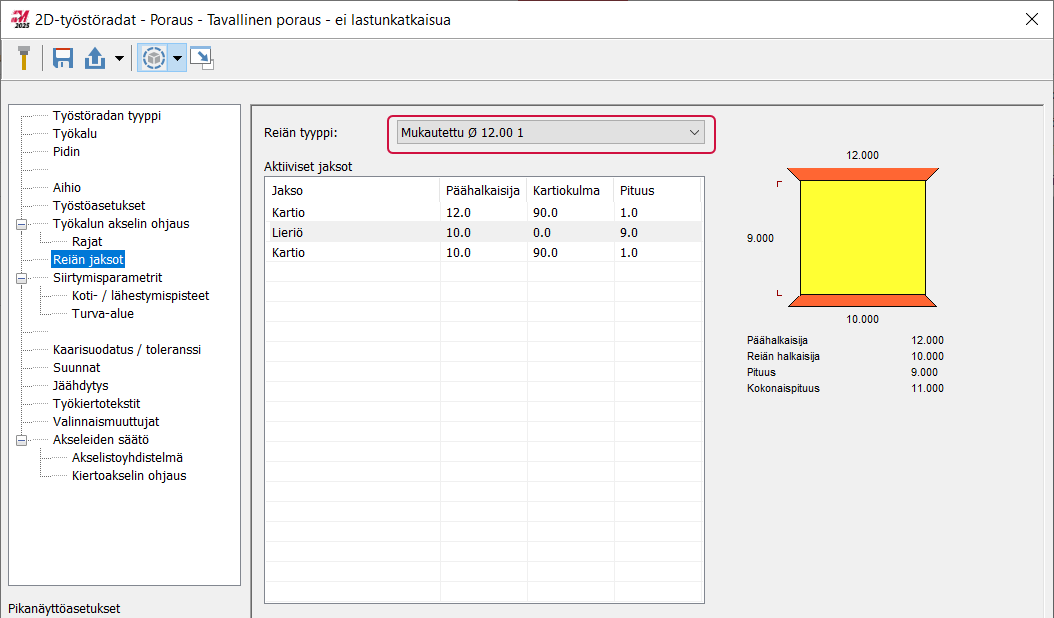

    Tässä kuvassa näytetään ”Reiän tyyppi” valinta.

  • Profiin kuvassa on valinna tilaa: Käytössä, ei käytössä tai sekalainen.

  • Reiän jaksojen sivu toimii sekä Mastercam ohjelman omien reikien piirteillä ja niillä, jotka liittyvät tuotuihin neutraaleihin CAD-tiedostoihin.

  • Jaksojen valintojen muutokset koskevat vain valittuun reikätyyppiin.

  • Valintoja voidaan muokata Reiän jaksojen sivulla.

Reikien käsittelyn käyttöliittymän muutokset

  • Valitut reiät ovat nyt väritettyjä.

  • Reikien käsittely toimii sekä Mastercam ohjelman omilla reikätyypeillä ja niillä, jotka liittyvät muualta tuotuihin CAD-tiedostoihin.

  • Ikkunalla valinta on käytössä, kun on siemenreikä on olemasssa.
