Turva-alueen uudet piirteet

Uudessa Mastercam 2025 versiossa on aloitettu monivaiheinen projekti Turva-alueiden uudistamiseksi. Uusi Turva-alue käyttää nyt pintaverkkoja parametrisille muodoille. Aikaisemmin Turva-alueen määrittelyyn käytettiin pintaverkkoa vain Käärintä muodolle. Tämä ensimmäinen vaihe Turva-alueen uudistamisessa on käytettävissä kaikille Reiän työstön radoille mukaan lukien Reikien käsittely Apuvälineiden ryhmässä. Nämä uudet algoritmit tuottavat Turva-alueen laskennan postprosessoinnissa. Seuraavat parametrit ovat nyt käytettävissä:

• Lineaaritoleranssi

• Sovitusetäisyys

• Juohevoitusetäisyys

Lineaaritoleranssin asetuksella voidaan määritellä alue, jolta pisteitä poistetaan. Suurella toleranssin arvolla poistetaan enemmän pisteitä alkuperäisestä laskennasta.

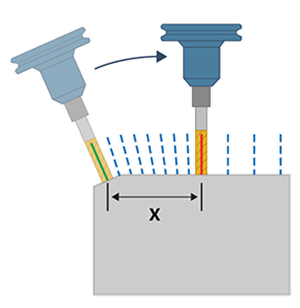

Sovitusetäisyyden asetuksella määritetään kokonaisetäisyys Turva-aluetta pitkin vektoreille, jotka ovat alun ja lopun välille sijoitetun kahden pisteen välillä. Jos sovitusetäisyys kahden pisteen välillä on enemmän kuin radan koko pituus, siirrytään seuraavaan piirteeseen. Pienempi sovitusetäisyys tuottaa äkillisempiä muutoksia pintaverkon normaalien kulmassa.

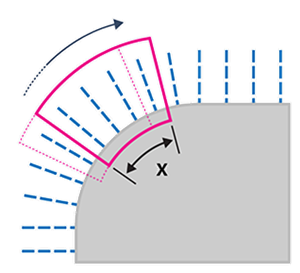

Juohevoitusetäisyys määrittelee sen alueen koon, jolla pintaverkon normaalien vektorit lasketaan. Tämän ikkunan sisällä Mastercam tutkii pintaverkon ensimmäisen ja viimeisen vektorin väliset suuntavektorit seuraten samalla pintaverkkoa.

Turva-alueen syöttönopeus tarkastetaan Koneenmäärittelyssä annettuun

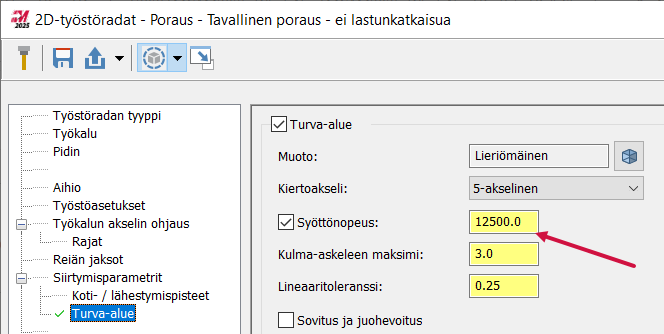

Turva-alueen ominaisuuksien päivitys Mastercam 2025 versiossa sisältää myös Syöttönopeuden tarkastuksen reiän työstön valintaikkunan Turva-alueen sivulla. Kun Turva-alueen syöttönopeus syötetään, Mastercam vertaa sitä koneenmäärittelyssä oleviin työstöratojen minimi- ja maksimisyötön arvoihin. Tällä tarkastuksella varmistetaan, ettei Turva-alueelle anneta syöttöä, joka ei ole koneen rajoissa.
