Työkalun reunan syöttönopeus kierteen jyrsinnässä

Kun käytetään uutta Työkalun reunan syöttö valintaa, syöttönopeuden laskenta perustuu työkalun tangentiaaliseen reunaan sen keskilinjan sijasta, kuten seuraavassa kuvassa. Musta ympyrä kuvassa vastaa työkalun tangentiaalisen reunan liikettä, sininen ympyrä työkalun keskiön liikettä ja vihreä ympyrä on itse työkalu.

Työkalun tangentiaalinen ja keskilinjan liike.

Edelleen, aktivoitaessa Lastujen lukumäärä, kun Työkalun reunan syöttö on valittuna, Mastercam säätää syöttönopeutta eri lastujen tarvitsemille halkaisijoille. Tämä valinta ottaa myös huomioon useita eri halkaisijoita, kun valitaan reikiä, joilla on eri geometriat. Asetus tehdään 2D-työstöradat Kierteen jyrsinnän valintaikkunan Työkalu sivulla.

Seuraavassa muutamia etuja Työkalun reunan syötön käyttämisessä:

  • Tuottaa tarkemman syöttönopeuden perustuen työkalu halkaisijaan ja työstettävän reiän halkaisijaan.

  • Tällä voidaan ohjelmoida tarkempia Kierteen jyrsinnän ratoja, jolloin työkalun käyttöikä paranee ja työstöradat ovat tehokkaampia.

  • Tällä myös säästetään aikaa, koska ohjelma laskee automaattisesti sopivan syötön arvon Kierteen jyrsinnälle eikä siis tarvitse erikseen laskea käsin työkalun reunan syöttöä.

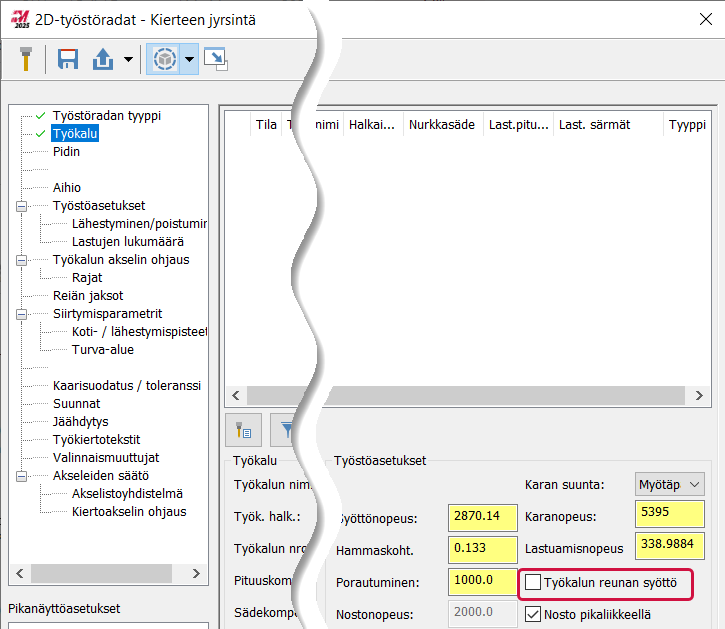

Työkalun reunan syötön valinta.
