Koneen konfigurointien tallentaminen ja hakeminen

Mill-Turn käyttäjät voivat Mastercam 2025 versiossa tallentaa erityiset koneen konfiguroinnit erillisiin konfigurointitiedostoihin; nämä voidaan ladata, kun tehdään lisää kappaleita samoilla asetuksilla. Koneen konfiguroinnit voista sisältää minkä tahansa yhdistelmän kappaleen ja työkalun kiinnityksen komponentteja. Työkalun kiinnityskomponentit voivat sisältää niihin kiinnitettyjä yksittäisiä työkaluja.

• Käyttäjät voi siirtyä koneen konfigurointeihin sekä Työmäärittelystä ja Työkalujen asetuksista.
• Sen lisäksi käyttäjät voivat lisätä koneen konfigurointeja .machine tiedostoon.

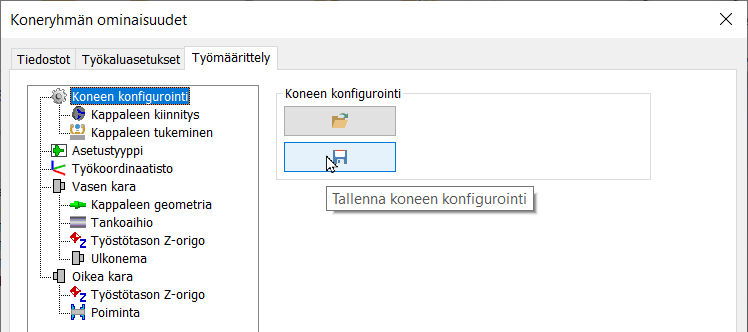

Työmäärittelyn Koneen konfigurointi sivulla on Tallenna koneen konfigurointi ja Lataa koneen konfigurointi painikkeet. Nämä ovat koneen konfigurointien käytön lähtökohta.

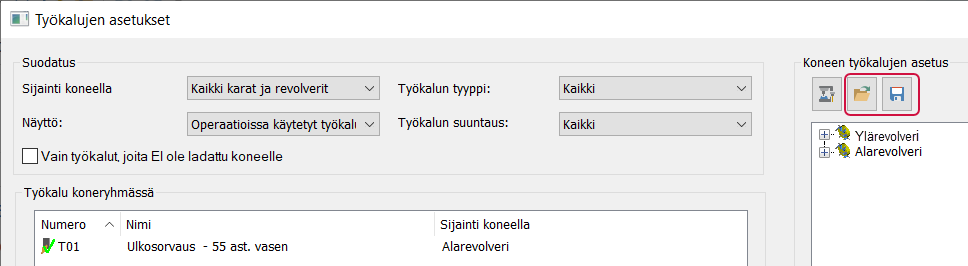

Koneen konfigurointien kanssa voidaan myös työskennellä Työkalujen asetuksista.

Koneen konfigurointi-tiedostojen luominen ja tallentaminen

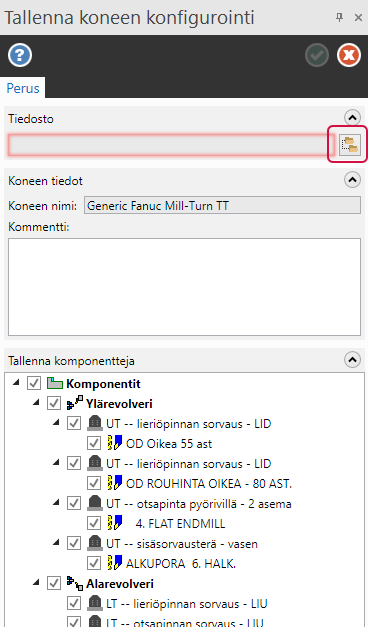

Klikkaamalla Tallenna koneen konfigurointi kummasta tahansa sijainnista avaa uuden Tallenna koneen konfigurointi toimintoikkunan. Tässä valitaan ne komponentit, jotka sisällytetään konfiguraatioon, ja valitaan tiedoston sijainti ja nimi.

• Klikkaa Tallenna tiedosto painiketta antaaksesi nimen ja sijainnin.

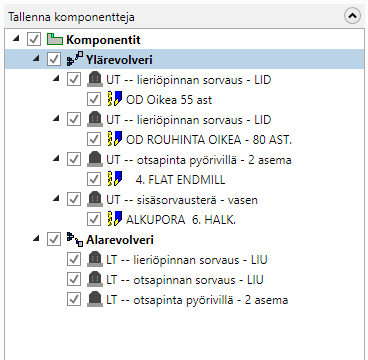

• Sen jälkeen valitaan komponenttien puun alaosasta sisällytettävät komponentit.



Esimerkiksi tässä konfiguroinnissa vain alarevolveri ja sen työkalut tallennetaan tiedostoon.

Klikattaessa OK Mastercam luo valittuun kansioon tiedoston, jolla on .mtConfig tarkennin. Kaikki samannimiset konfiguroinnit korvataan.

Koneen konfigurointitiedostojen lataaminen

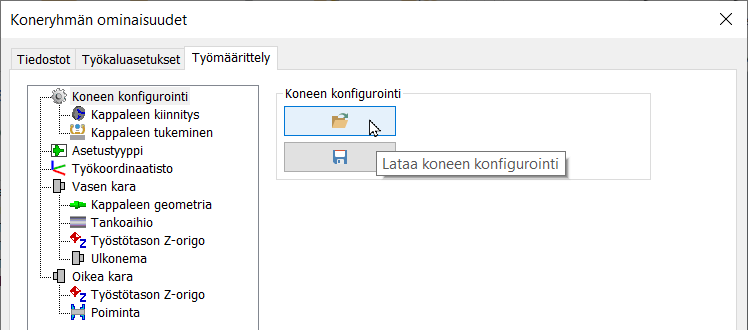

Koneen konfigurointitiedoston lataaminen aloitetaan klikkaamalla Lataa koneen konfigurointi painiketta joko Työmäärittelystä tai Työkalujen asetuksista.

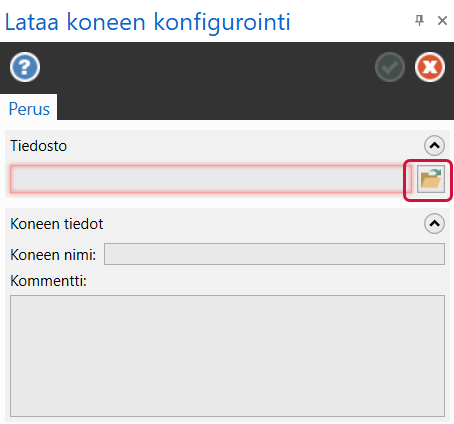

Tämä avaa uuden Lataa koneen konfigurointi toimintoikkunan. Klikkaa Valitse tiedosto painiketta valitaksesi ladattavaksi haluamasi konfiguroinnin.

Voit valita vain .mtConfig tiedostoja, jotka olivat tehdyt käyttäen samaa .machine konetta kuin nykyisellä kappaletiedostolla. Et voi luoda koneen konfigurointeja, joita käytetään eri koneilla.

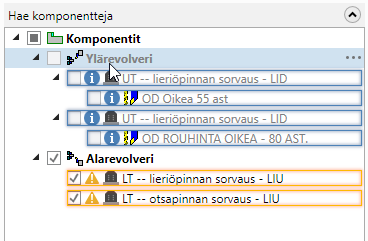

Kun konfigurointitiedosto on valittu, Mastercam näyttää sen komponentit komponenttipuussa. Valitse komponentit, jotka haluat säilyttää.

• Ne komponentit, jotka korvaisivat nykyisen kappaletiedoston komponentin, korostetaan oranssilla. Jos esimerkiksi sekä kappaleessa ja konfigurointitiedostossa on työkalu kiinnitetty revolverin paikkaan 2, se komponentti näytetään korostettuna oranssilla. Nuo konfigurointitiedoston komponentit korvaavat kappaletiedoston komponentit, jos ne valitaan.
• Operaatiossa käytettävät komponentit korostetaan sinisellä. Noita komponentteja ei voi tuoda eikä niitä ei voi valita.

Koneen konfiguroinnin tallentaminen konetiedostoon

Mastercamissa on monia tapoja järjestellä koneen konfigurointeja.

• Voidaan tallentaa .mtConfig tiedostoja oman työaseman sopiviin sijainteihin.
• Ne voidaan tallentaa suoraan .machine tiedostoon. Näin ne ovat aina niiden käytettävissä, jotka käyttävät .machine tiedostoa.

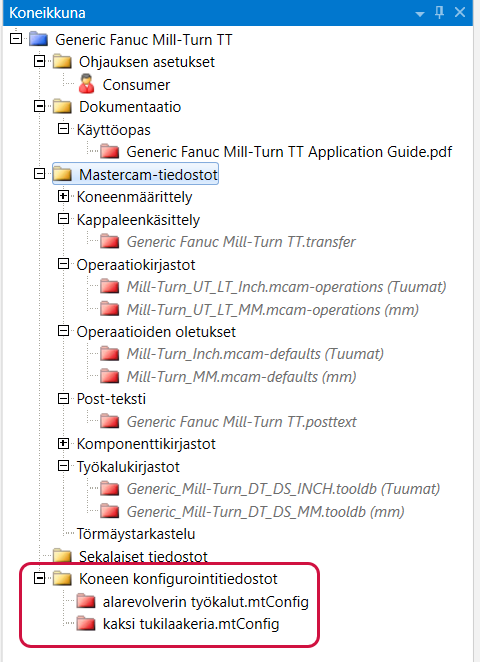

Niitä voi lisätä omaan .machine tiedostoon avaamalla ensin .machine tiedosto in Code Expertissä. Sen jälkeen voi Windowsin Resurssienhallinnassa vetää ja pudottaa konfigurointitiedostot Koneikkunan uuteen Koneen konfigurointitiedostot kohtaan.

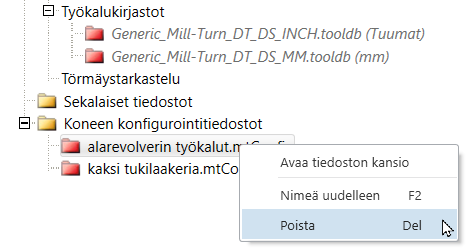

Uusi hiiren oikean näppäimen valikko sisältää uusia valintoja konfigurointitiedostojen hallintaan.
