Alkioiden välisten eroavaisuuksien etsiminen

Yksittäisten CAD-järjestelmien laskentamenetelmät saattavat tuottaa hieman toisistaan erovia malleja. Jos tarkoissa töissä tarvitsee tuoda geometriaa muista ohjelmista, saattaa olla tarpeellista tarkastaa tuodun geometrian ja vastaavan Mastercam geometrian välinen mahdollinen eroavaisuus. Mastercam 2025 versiossa on nyt eroavaisuuksien tarkastus, jolla voidaan tutkia erovaisuudet pisteiden, käyrien, pintojen, solidikappaleiden ja sivujen yhdistelmistä.

Uusi Analysoi eroavaisuus toiminto analysoi eri alkioiden väliset erot ja näyttää värikarttana geometrian päällä poikkeamat grafiikka-alueella.

Tämä uusi toiminto on Koti välilehden Analysoi ryhmässä.

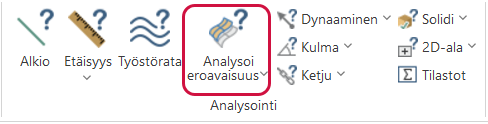

Analysoi erovaisuus Koti-välilehden Analysointi-ryhmässä.

Valintanauhan pudotusvalikosta voidaan valita viisi erilasta esivalintaa eroavaisuuden analysointiin:

  • Pinnan vertailu pintaan

  • Käyrän vertailu pintaan

  • Pisteen vertailu pintaan

  • Käyrän vertailu käyrään

  • Pisteen vertailu käyrään

Valitse vaihtoehto ja seuraa toimintoikkunan kehotteita.

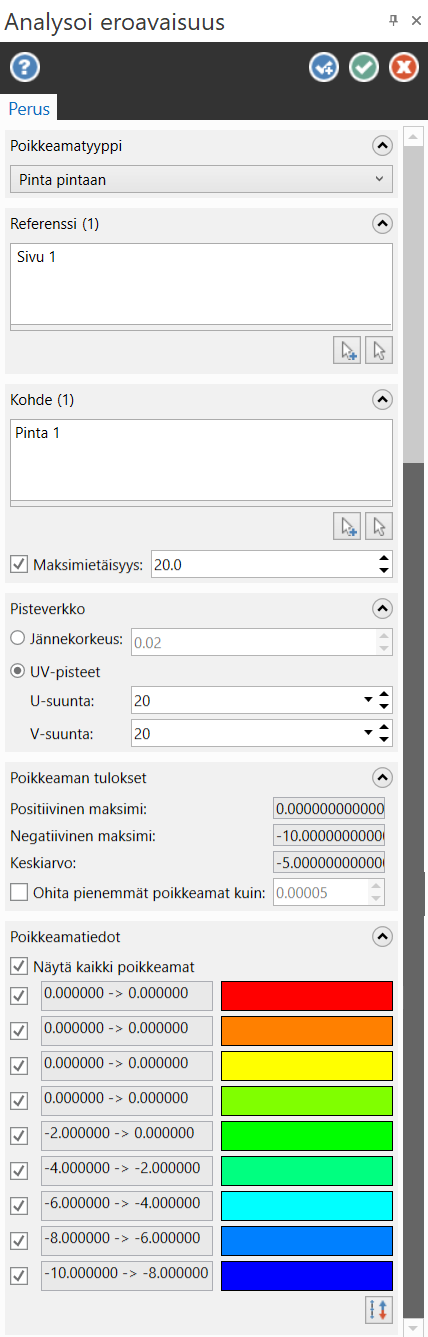

Analysoi eroavaisuus toimintoikkunassa valittuna Pintojen välinen eroavaisuus.

Voit säätää grafiikka-alueella näytettäviä tuloksia toimintoikkunan valinnoilla.

  • Muuta Pisteiden verkon (Pinta pintaan—pintojen, solidien ja sivujen välinen analyysi) tai Pisteiden jono (Käyrä pintaan, Käyrä käyrään) arvoja lisätäksesi tai vähentääksesi grafiikka-alueella näytettävien pisteiden tiheyttä.

  • Voit valita määrättyä pienempien eroavaisuuksien ohittaminen.

  • Näytä tai piilota määritetyn alueen eroavaisuudet. (Kätevää haluttaessa näyttää vain positiiviset tai negatiiviset eroavaisuudet)

  • Erovaisuuksien värikartan kääntäminen päinvastaiseksi.

  • Valitse uusi menetelmä toimintoikkunan Poikkeamatyypin pudotusvalikosta ja seuraa kehotteita analysoitavien alkioiden vaihtamiseksi. Toiminnosta ei tarvitse välillä poistua.

Mastercam näyttää referenssialkioiden ja kohdealkioiden välisten erovaisuuksien alueet toimintoikkunan alaosassa olevien Poikkeamatietojen asetusten mukaisesti. Suurimmat positiiviset ja negatiiviset poikkeamat näytetään suurina sinisinä ja punaisina pisteinä kuten alla olevassa kuvassa. Vie hiirtä pisteiden päälle nähdäksesi poikkeaman kussakin pisteessä.

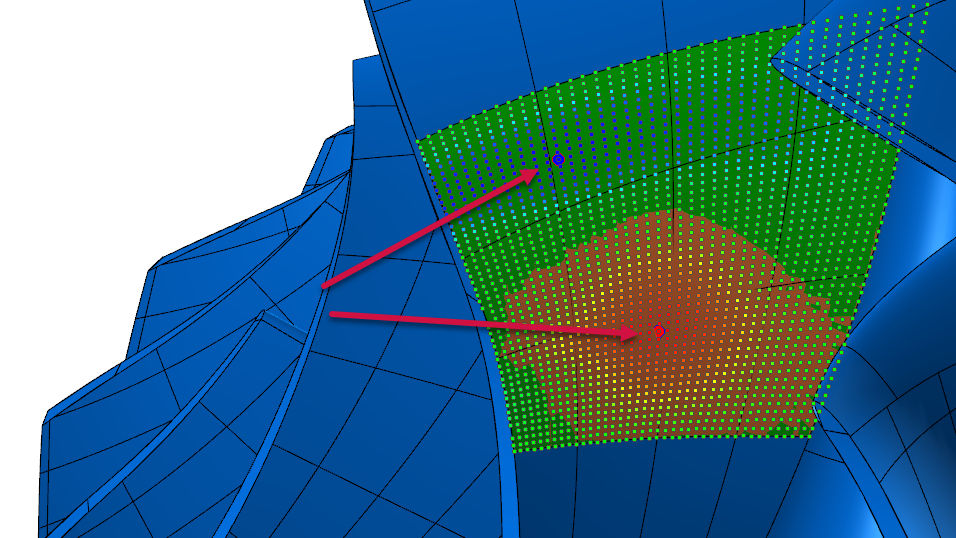

Suuret siniset ja punaiset pisteet osoittavat suurimmat ja pienimmät poikkeamat Analysoinnin värikartassa.

Toiminto laskee erovaisuuksien etäisyydet pitkin pintanormaaleja. Kun normaalivektorit näytetään käyrille, ne kuvaavat referenssin ja kohteen välisen poikkeaman asteissa. Mitä pidempi vektori, sitä suurempi poikkeama.

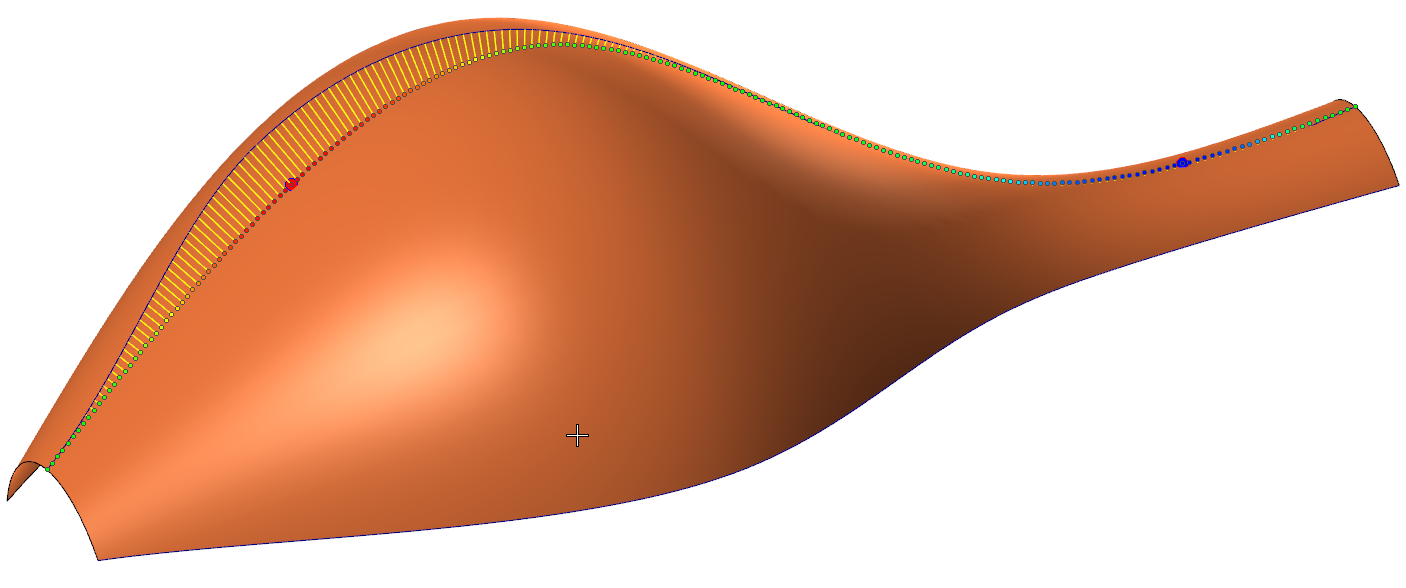

Normaalivektorit näytettynä referenssikäyrältä kohdepinnalle.

Käytännön sovellus

Työskennellessä sellaisen geometrian kanssa, jonka tulee vastata olemassa olevaa käyrää tai pintaa, voidaan päättää yksinkertaisesti alentaa pinnan maksimipoikkeaman toleranssia sen luonnin aikana, jotta kohteesta tulee vastaava. Jos toleranssin pienentäminen ei ole hyväksyttävä valinta, poikkeaman tiedot voivat auttaa tarkemman sovituksen tekemisessä. Kun poikkeaman maksimisijainnit tiedetään, voidaan lisätä pisteitä tai käyriä näihin kohtiin. Jos esimerkiksi luodaan kalvopintaa käyrien sarjan avulla, voidaan hakea olemassa olevien pinnoilta käyrät noiden kohdilla poikkeaman pienentämiseksi. Hyväksyttävän tulokseen saavuttamiseksi voidaan tarvita useita pintojen luomisen ja poikkeaminen analysoinnin kierroksia.
