3D-suurnopeus Vakio-Z ratojen uudet piirteet

Alla esitellään 3D-suurnopeus Vakio-Z -ratojen uusia piirteitä.

Spiraalimainen jyrsintä ja uudet profiilin suunnat

Työstöparametrit sivun Työstömenetelmä pudotusvalikko on korvattu Suljetun profiilin suunta ja Avoimen profiilin suunta pudotusvalikoilla. Näiden uusien pudotusvalikoiden avulla luodaan tehokkaampia työstöliikkeitä ja vähennetään avointen profiilien nostoja.

• Suljetun profiilin suunta: Asetetaan työstösuunta suljetuille profiileille, jotka työstetään jatkuvalla liikkeellä ilman nostoja tai suunnan muutoksia.

• Avoimen profiilin suunta: Asetetaan työstösuunta avoimille profiileille.

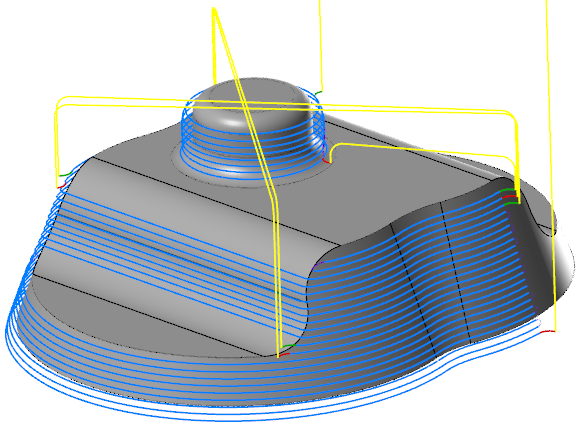

Alla olevassa esimerkissä Suljetun profiilin suunta on asetuksella Myötäjyrsintä ja Avoimen profiilin suunta on asetuksella Zigzag.

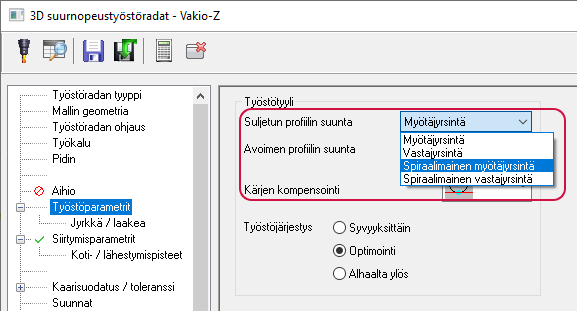

Vakio-Z sisältää myös kaksi uutta Suljetun profiilin suunnan valintaa, Spiraalimaisen myötäjyrsinnän ja Spiraalimaisen vastajyrsinnän.

Näiden uusien työstötyylien viimeistely on siistimpää ja nostoja ja työstöliikkeitä on vähemmän. Spiraalilla vältetään myös jälkiä viimeistelypinnalla, joita askellus alaspäin tuottaa.

• Spiraalimainen myötäjyrsintä: Työstää yhteen suuntaa spiraalimaisesti, ja työkalun pyörimissuunta ja työkalun liikesuunta ovat vastakkaiset.
• Spiraalimainen vastajyrsintä: Työstää yhteen suuntaan spiraalimaisesti ja työkalun pyörimissuunta ja työkalun liikesuunta ovat samansuuntaiset.

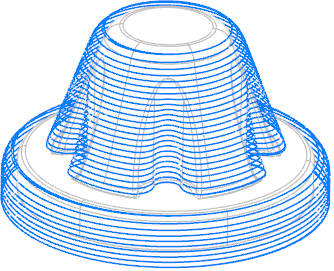

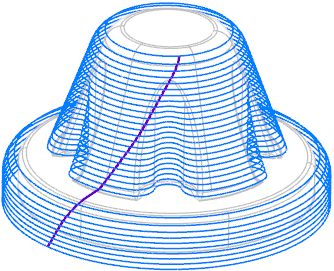

Suljetun profiilin suunta asetettuna myötäjyrsinnäksi	Suljetun profiilin suunta asetettuna spiraalimaiseksi myötäjyrsinnäksi

Tasaisten alueiden työstäminen

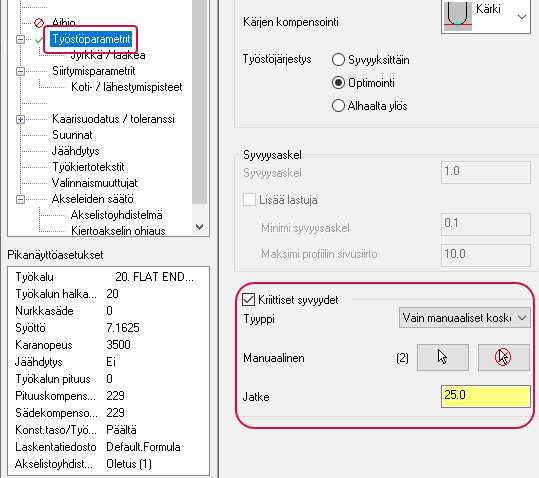

Nyt voidaan määritellä se, kuinka Vakio-Z -työstörata käyttäytyy kappaleen tasaisilla alueilla. Käyttäytymistä säädellään uudessa Kriittiset syvyydet ryhmässä Työstöparametrien sivulla.

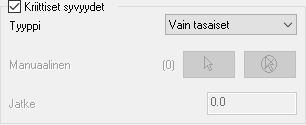

Tyyppi alasvetovalikosta määritellään työstettävien tasaisten alueiden tyypit, kuten Vain tasaiset valinta, jolla vain tasaisten alueiden työstäminen on sallittu. Tasaisia alueita voidaan myös valita manuaalisesti käyttämällä Manuaalinen valintaa tai käyttämällä Jatke kenttää näiden alueiden laajentamiseen. Seuraavat esimerkit kertovat käytettävät valintayhdistelmät.

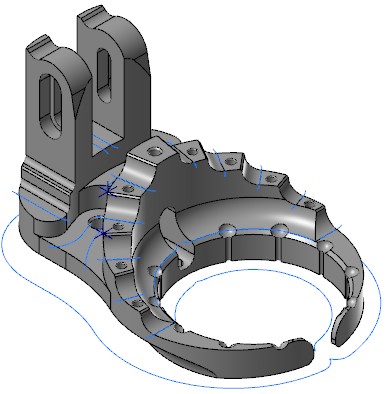

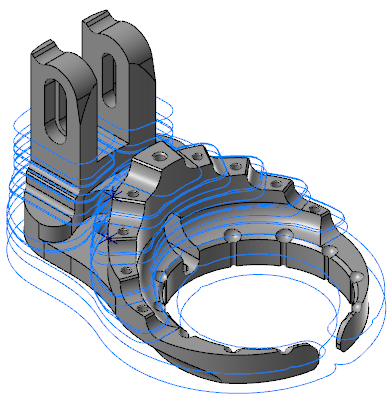

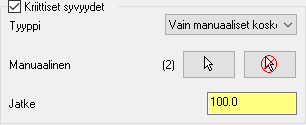

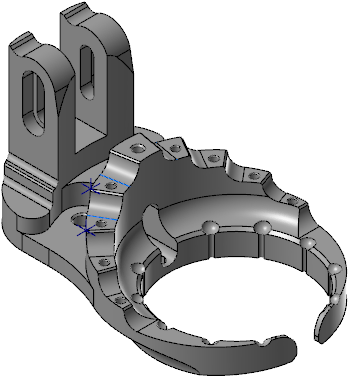

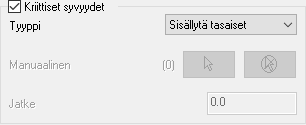

Kriittiset syvyydet -valinnat	Syntyvä työstörata

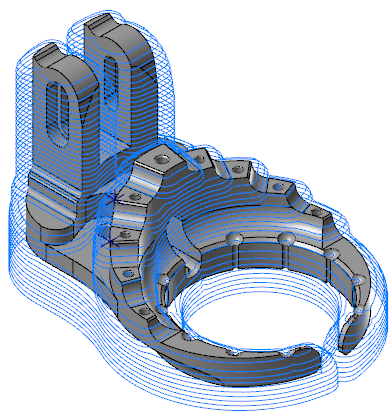

Ei asetettuja valintoja.

Työstöjärjestyksen optimointi

Kun nyt ulokkeita ja piirteitä, jotka ovat lähellä toisiaan, työstetään Vakio-Z radalla Mastercam optimoi työstöjärjestyksen.

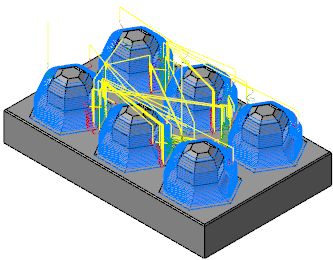

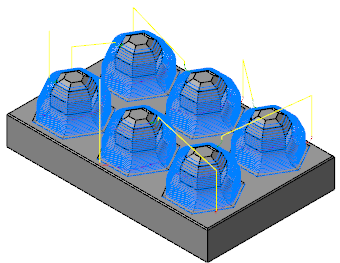

Mastercam 2021	Mastercam 2022
