Pintaverkkokappaleiden muokkaaminen

Pintaverkkojen luomisen lisäksi voidaan nyt myös muokata tuotuja tai skannattuja pintaverkkoja uusilla toiminnolla, jotka ovat Pintaverkko välilehdellä.

• Tarkenna laatua
• Vähennä fasetteja
• Trimmaa tasoon ja Trimmaa pintaan/pintasolidiin
• Täytä reiät
• Juohevoi avoimet reunat
• Muokkaa fasetteja
• Muuta fasetteja
• Juohevoi verkon alue
• Hajota osiin

Pintaverkon laadun parantaminen

Käyttämällä uutta Tarkenna laatua toimintoa voi parantaa pintaverkon laatua ennen sen 3D-tulostusta. Kohtiin, joissa on enemmän yksityiskohtia, lisätään dataa (fasetteja) ja vastaavasti niitä voidaan vähentää kohdissa, joissa niitä on vähemmän.

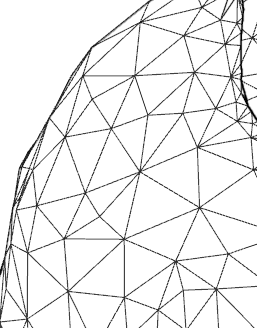

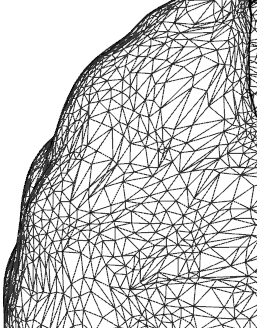

Ennen	Jälkeen

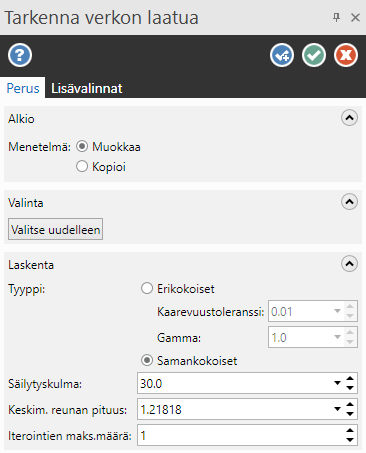

Tarkenna laatua toimintoikkunan avulla voidaan säätää fasettien kokoa ja niiden reunoja toivottujen tulosten saamiseksi.

Pintaverkkokappaleiden yksinkertaistaminen

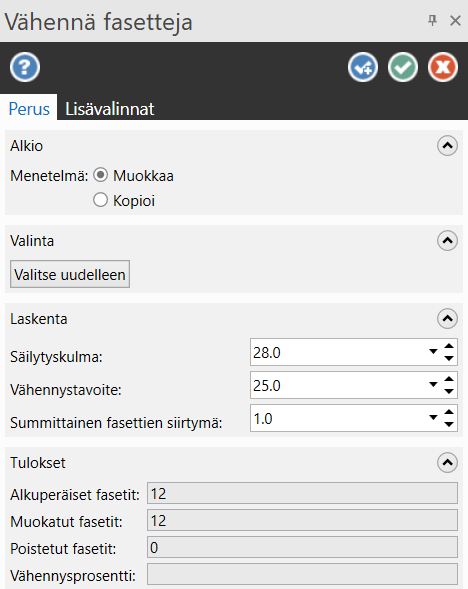

Usein skannatuissa ja tuoduissa pintaverkoissa on paljon enemmän informaatiota kuin Mastercam tarvitsee. Tämä johtaa suurin tiedostokokoihin ja niiden käsittelyn hidastumiseen. Vähennä fasetteja toiminnolla voidaan vähentää pintaverkon fasettien lukumäärää ja säätää, kuinka tarkasti muokattu pintaverkko vastaa alkuperäistä. Näin pienennetään pintaverkon tiedostokokoa.

Pintaverkkokappaleiden trimmaaminen

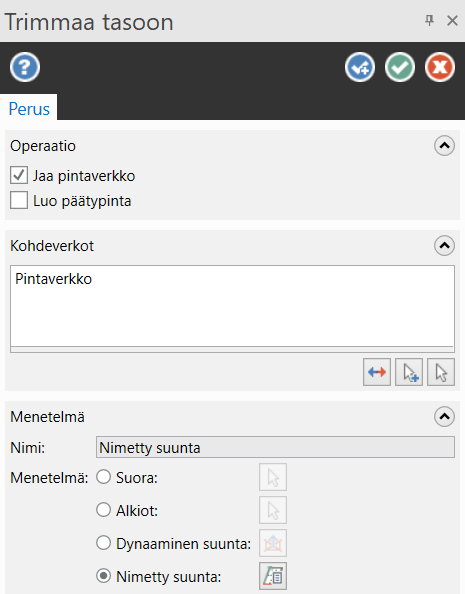

Trimmaa tasoon ja Trimmaa pintaan/pintasolidiin toiminnoilla poistetaan tarpeettomat alueet mallista tai jaetaan pintaverkko osiin. Valitse suora, tasainen alkio, suunta tai pinta, jolla trimmataan valittua pintaverkkoa. Toisin kuin vastaavissa solidin funktioissa voidaan luoda jaetun pintaverkon molemmille sivuille tai jäljelle jäävän trimmatun alkion sivulle voidaan luoda päätypinnat sulkemaan avoimet alueet.

Reikien täyttö ja pintaverkon reunojen juohevointi

Työstöratoja luodaan usein kappaleista jossa on skannattuja tai tuotuja pintaverkkoja. Näiden pintaverkkojen laatu on vaihtelevaa ja niitä voi joutua parantamaan ennen niiden käyttöä Mastercam versiossa. Pintaverkoissa voi olla reikiä alueilla, jotka ovat jäänet skannerilta tai mittapäältä havaitsematta. Niiden reunat voivat myös olla repaleisia. Käyttämällä Täytä reiät ja Juohevoi avoimet reunat toimintoja voidaan parantaa verkon laatua.

Juohevoi avoimet reunat toiminnolla valmistellaan reikä sopivammaksi Täytä reiät toiminnolle. Sillä voidaan myös parantaa reunoja ennen kappaleen 3D-tulostusta. Tällä täytetään terävät reunat faseteilla, jotka ovat annetun toleranssin sisällä. Nämä fasetit juohevoivat pintaverkon reunat ja näin parantavat kappaletta jatkokäsittelyä varten.

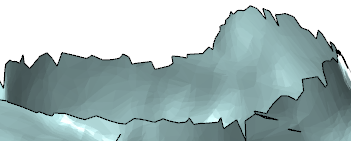

Ennen	Jälkeen

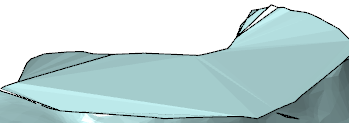

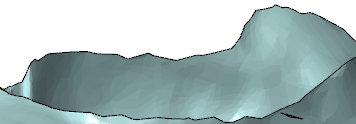

Täytä reiät sulkee raot ja näin estää työkalun uppoamasta kappaleeseen työstön aikana. Lisättäessä pintaverkkoa valittuun kohteeseen voidaan määritellä sen muoto ja rakenne.

Ennen	Jälkeen

Sekä Täytä reiät ja Juohevoi avoimet reunat toiminnoissa on esikatselu, jolla voidaan tarkastella tulosta ennen sen hyväksymistä. Uusiin fasetteihin voidaan myös käyttää haluttua väriä ja ne voidaan luoda halutulle tasolle.

Pintaverkon fasettien muokkaaminen

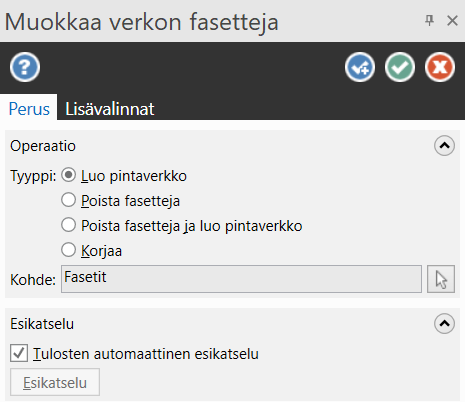

Muokkaa fasetteja toiminnolla voidaan luoda tai poistaa pintaverkon yksittäisiä fasetteja.

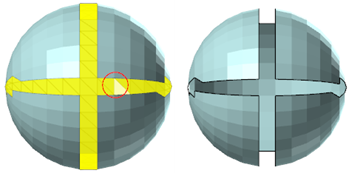

Tämä uusi toiminto on erityisen hyödyllinen, kun korjataan Tarkasta verkko toiminnolla löytyneitä virheitä. Fasettien valinta toiminnolla valitaan käsiteltävä pintaverkon alue. Kun alue on valittu, voidaan käyttää jotain neljästä muokkausmenetelmästä.

Pintaverkon alueiden juohevoitus

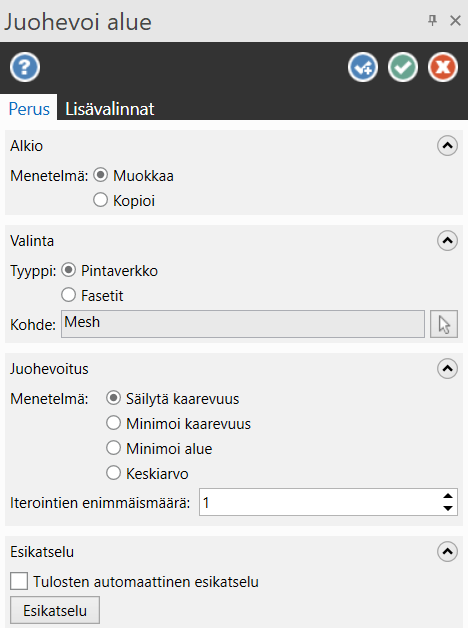

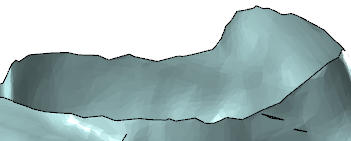

Juohevoi verkon alue toiminolla valmistellaan pintaverkkoa työstöön tai 3D-tulostukseen juohevoimalla koko pintaverkko tai vain sen valittu alue. Juohevoi verkon alue voi suorittaa enimmillään kymmenen iterointikierrosta seuraavilla juohevointimenetelmillä:

• Säilytä kaarevuus: Tällä juohevoidaan pintaverkkoa vähimmillä kaarevuuden muutoksilla.. Tämä on kaikkein hienovaraisin menetelmä ja saattaa viedä eniten aikaa

• Minimoi kaarevuus: Tällä juohevoidaan pintaverkko litistämällä vierekkäisiä fasetteja

• Minimoi alue: Juohevoidaan vähentämällä pintaverkon kokonaisalaa. Tämä on kaikkien voimakkain menetelmä ja se voi pienentää merkittävästi pintaverkon tilavuutta.

• Keskiarvo: Tällä juohevoidaan pintaverkkoa käyttämällä viereisten kärkipisteiden sijainnin keskiarvoa kuhunkin kärkipisteeseen. Tämä on nopein ja vähiten monimutkaisin menetelmä

Juohevoi verkon alue ei muuta pintaverkon fasettien lukumäärää, mutta muokkaa fasettien kärkipisteiden sijaintia ja näin vähentää fasettien kärkipisteiden mahdollisia välejä.

Pintaverkkojen hajottaminen osiin

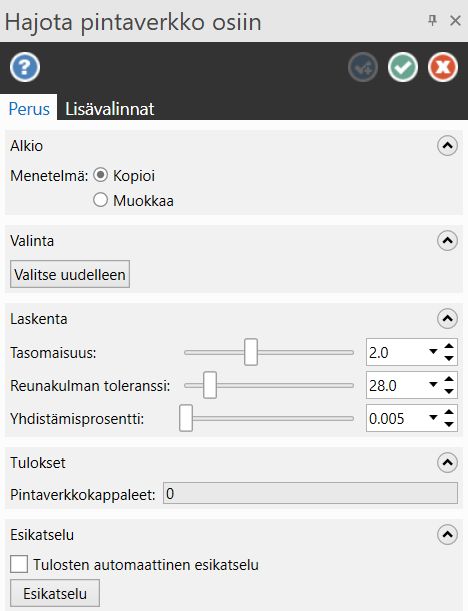

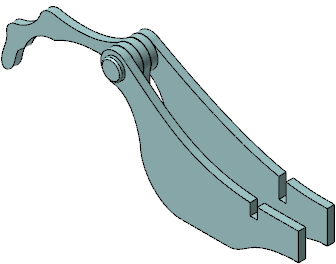

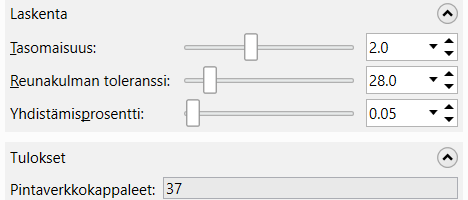

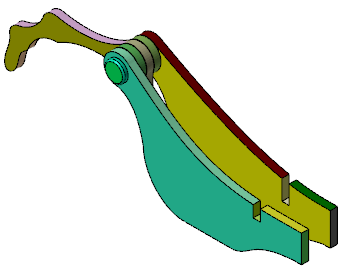

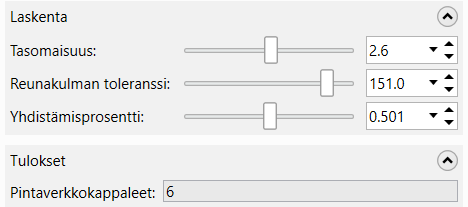

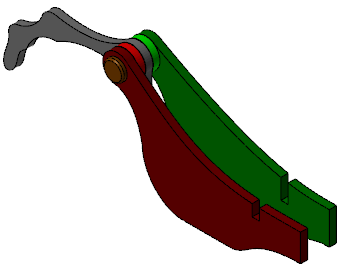

Työskenneltäessä monimutkaisten pintaverkkojen kanssa jotkut kappaleet tai niiden jotkut niiden alueet voivat olla hankalia käsitellä. Hajota verkko toiminnolla voidaan yrittää hajottaa moniosaiset pintaverkot erillisiksi pintaverkoiksi. Tuloksena olevien kappaleiden lukumäärään vaikutetaan toimintoikkunan asetuksilla.

Laskenta-asetukset	Tulos
